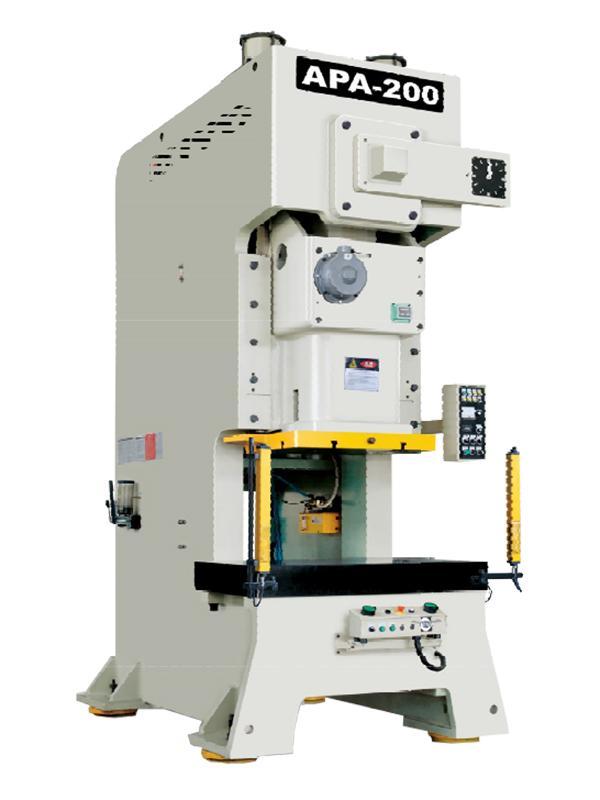

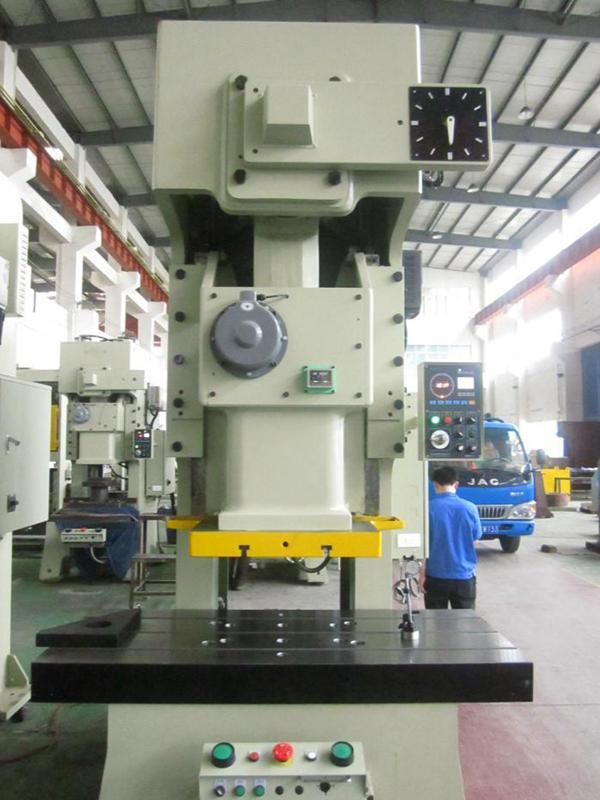

Prensa mecânica de precisão para metal de 15-260 Toneladas APA

  • Prensa mecânica de precisão para metal de 15-260 Toneladas APA
  • Prensa mecânica de precisão para metal de 15-260 Toneladas APA
  • Prensa mecânica de precisão para metal de 15-260 Toneladas APA
Característica
  • Para a fabricação da estrutura da prensa mecânica de precisão para metal de 15-260 Toneladas APA, nós utilizamos aço e solda com chapa de aço de alta qualidade. Este equipamento para metais fornece precisão e confiança após a eliminação da tensão interna do material.
  • Com o intuito da prensa mecânica executar um processamento de precisão e alta estabilidade, o centro de transmissão e o centro de usinagem ficam situados no mesmo local.
  • Para que possamos certificar a estabilidade de operação dos equipamentos, estão instalados dois balanceadores simétricos.
  • A prensa mecânica de precisão para metal fornece operação segura e de confiança, sua precisão do ajuste de molde pode atingir 0,1 mm.
  • Nós desenvolvemos o eixo dobrado, conjunto de engrenagens, biela, de demais peças, para que sejam de alta resistência e abrasiva após o desbaste e anodização rígida.
  • Para certificar que a precisão e a segurança durante o início e a parada do deslize ocorram perfeitamente, o equipamento possui embreagem/freio sensível e confiável, dupla válvula solenóide e protetor de sobrecarga.
  • Prensa mecânica de precisão para metal de 15-260 Toneladas APA
  • Prensa mecânica de precisão para metal de 15-260 Toneladas APA
Especificações técnicas
Nome Modelo APA-15
Tipo Tonelada Tipo V
Capacidade
15
Ponto de tonelagem nominal mm 1
Número de cursos por minuto Faixa de velocidade s.p.m 120-180
Velocidade estável s.p.m 130
Cursos mm 60
Altura do molde mm 200
Ajuste de deslize mm 50
Área de deslize mm 300×220×50
Área de reforço mm 680×300×70
Furo de haste mm 38.1
Motor principal kw 2.2
Dispositivo de ajuste de deslize HP Operação manual
Pressão de ar kg/cm2 6
Precisão da prensa
GB(JIS) classe 1
Dimensão da prensa mm 1236×830×1920
Peso da prensa Toneladas 1.8
Nome Modelo APA-25A
Tipo Toneladas Tipo V
Capacidade
25
Ponto de tonelagem nominal mm 3.2
Número de cursos por minuto Faixa de velocidade s.p.m 60-140
Velocidade estável s.p.m 110
Cursos mm 80
Altura do molde mm 195
Ajuste de deslize mm 50
Área de deslize mm 300×220×50
Área de reforço mm 680×300×70
Furo de haste mm 38.1
Motor principal kw 3.7
Dispositivo de ajuste de deslize HP Operação manual
Pressão de ar kg/cm2 6
Precisão da prensa
GB(JIS) classe 1
Dimensão da prensa mm 1280×850×2200
Peso da prensa Toneladas 2.1
Capacidade do coxim de molde Toneladas -
Cursos do coxim de molde mm -
Área efetiva do coxim de molde mm2 -
Name Model APA-25
Type Ton Type V Type H
Capacity 25
Rated tonnage point mm 3.2 1.6
Stroke number per minute Speed range s.p.m 60-140 130-200
Stable speed s.p.m 110
Stroke mm 70 30
Die height mm 195 215
Slide adjustment mm 50
Slide area mm 300×220×50
Bolster area mm 680×300×70
Shank hole mm 38.1
Main motor kw 3.7
Slide adjust device HP Manual operation
Air pressure kg/cm2 6
Presses precision GB(JIS) 1 class
Presses dimension mm 1280×850×2200
Presses weight Ton 2.1
Nome Modelo APA-35
Tipo Toneladas Tipo V Tipo H
Capacidade
35
Ponto de tonelagem nominal mm 3.2 1.6
Número de cursos por minuto Faixa de velocidade s.p.m 40-120 110-180
Velocidade estável s.p.m
85
Cursos mm 70 40
Altura do molde mm 220 235
Ajuste de deslize mm 55
Área de deslize mm 360×250×50
Área de reforço mm 800×400×70
Furo de haste mm 38.1
Motor principal kw 3.7
Dispositivo de ajuste de deslize HP Operação manual
Pressão de ar kg/cm2 6
Precisão da prensa
GB(JIS) classe 1
Dimensão da prensa mm 1380×900×2400
Peso da prensa Toneladas 3
Capacidade do coxim de molde Toneladas 2.3
Golpes do coxim de molde mm 50
Área efetiva do coxim de molde mm2 300×230
Nome Modelo APA-45
Tipo Toneladas Tipo V Tipo H
Capacidade
45
Ponto de tonelagem nominal mm 3.2 1.6
Número de cursos por minuto Faixa de velocidade s.p.m 40-100 100-150
Velocidade estável s.p.m 75
Cursos mm 80 50
Altura do molde mm 250 265
Ajuste de deslize mm 60
Área de deslize mm 400×300×60
Área de reforço mm 850×440×80
Furo de haste mm 38.1
Motor principal kw 5.5
Dispositivo de ajuste de deslize HP Operação manual
Pressão de ar kg/cm2 6
Precisão da prensa
GB(JIS) classe 1
Dimensão da prensa mm 1600×950×2500
Peso da prensa Toneladas 3.8
Capacidade do coxim de molde Toneladas 2.3
Golpes do coxim de molde mm 50
Área efetiva do coxim de molde

mm2 300×230
Nome Tipo APA-60 APA-80 APA-110 APA-160 APA-200 APA-260
Modelo Toneladas Tipo V Tipo H Tipo V Tipo H Tipo V Tipo H Tipo V Tipo H Tipo V Tipo H Tipo V Tipo H
Capacidade
60 80 110 160 200 260
Ponto de tonelagem nominal mm 4 2 4 2 6 3 6 3 6 3 7 3.5
Número de cursos por minuto Faixa de velocidade s.p.m 35 - 90 80 - 120 35 - 80 80 - 120 30 - 60 60 - 90 20 - 50 40 - 70 20 - 50 50 - 70 20 - 40 40 - 50
Velocidade estável s.p.m 65 65 50 35 35 30
Cursos mm 120 60 150 70 180 80 200 90 200 100 250 150
Altura do molde mm 310 340 340 380 360 410 460 510 460 510 500 550
Ajuste de deslize mm 75 80 80 100 110 120
Área de deslize mm 500×360×70 560×420×70 650×470×80 700×550×90 850×630×90 950×700×100
Área de reforço mm 900×500×80 1000×550×90 1150×600×110 1250×800×140 1400×820×160 1500×840×180
Furo de haste mm 50 50 50 65 65 65
Motor principal kw 5.5 7.5 11 15 18 22
Dispositivo de ajuste de deslize HP Operação manual
Pressão de ar kg/cm2 6 6 6 6 6 6
Precisão da prensa
GB(JIS) classe 1 GB(JIS) classe 1 GB(JIS) classe 1 GB(JIS) classe 1 GB(JIS) classe 1 GB(JIS) classe 1
Dimensão da prensa mm 1600×1000×2800 1800×1180×2800 1900×1300×3200 2300×1400×3800 2615×1690×4075 2780×1850×4470
Peso da prensa Toneladas 5.6 6.5 9.6 16 23 32
Capacidade do coxim de molde Toneladas 3.6 3.6 6.3 10 14 14
Cursos mm 70 70 80 80 100 100
Área efetiva do coxim de molde mm2 350×300 450×310 500×350 650×420 710×480 810×480

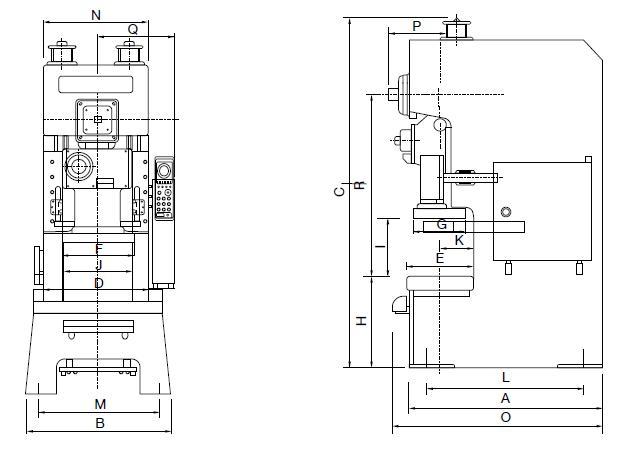

Dimensão exterior
Dimensão exterior
Especificação APA-25 APA-35 APA-45 APA-60 APA-80 APA-110A APA-160 APA-200 APA-260
A 1100 1200 1400 1420 1595 1720 2140 1440 2605
B 840 900 950 1000 1170 1290 1390 1690 1850
C 2135 2345 2245 2780 2980 3195 3670 4075 4470
D 680 800 850 900 1000 1150 1250 1400 1500
E 300 400 440 500 550 600 800 820 840
F 470 520 560 700 770 910 990 1130 1130
G 250 285 340 400 420 470 550 630 700
H 800 790 800 795 840 840 910 1030 1030
I 260 290 320 420 480 530 650 650 750
J 444 488 502 526 534 616 660 790 900
K 160 205 225 255 280 305 405 415 430
L 980 1040 1170 1180 1310 1420 1760 2040 2005
M 700 800 810 890 980 1100 1200 1400 1560
N 540 620 670 720 780 920 1000 1160 1300
O 1275 1375 1575 1595 1770 1895 1895 2615 2780
P 278 278 313 333 448 488 545 593 688
Q 447 560 585 610 620 685 725 805 875
R 935 1073 1130 1378 1506 1650 1960 2188 2460
Configuração
Padrão Item opcional
Protetor contra sobrecarga hidráulica Inversor
Dispositivo de ajuste deslize de operação manual (TP abaixo 60) Embreagem úmida e freio de alto desempenho

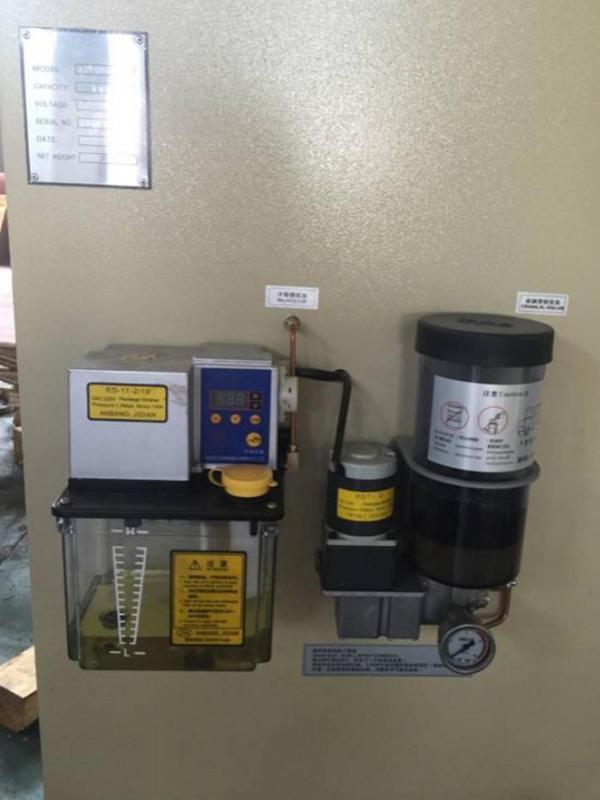

Dispositivo de ajuste de deslize (TP acima 60 ) Sistema de lubrificação automática elétrica
Indicador de altura do molde mecânico (TP abaixo 60) Dispositivo de coxim pneumática
Indicador de altura do molde elétrico (TP acima 60) Interruptor de pé
Dispositivo de equilíbrio Dispositivo de troca rápida de matriz (Alça de elevação, grampo e braço)
Interruptor de came rotativo Dispositivo deslizante
Indicador de ângulo de manivela Dispositivo de detecção de bloqueio
Contador elétrico de cursos Fonte de alimentação
Recipiente da fonte de ar Montagem de prensas com vibração automática
Dispositivo de segurança para evitar excesso Dispositivo de segurança foto-eletrônico
Equipamento de sopro Luz da área do molde
Caixa de ferramentas de manutenção Sistema de contagem com touch pad

Dispositivo de alimentação automática (alimentador, suporte, máquina de correção)

Braço mecânico

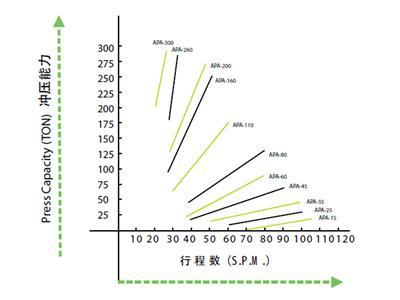

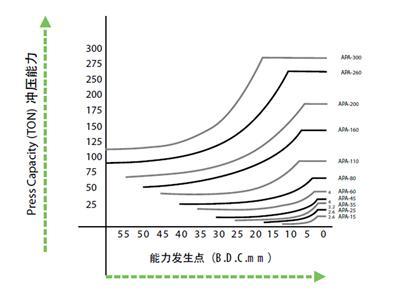

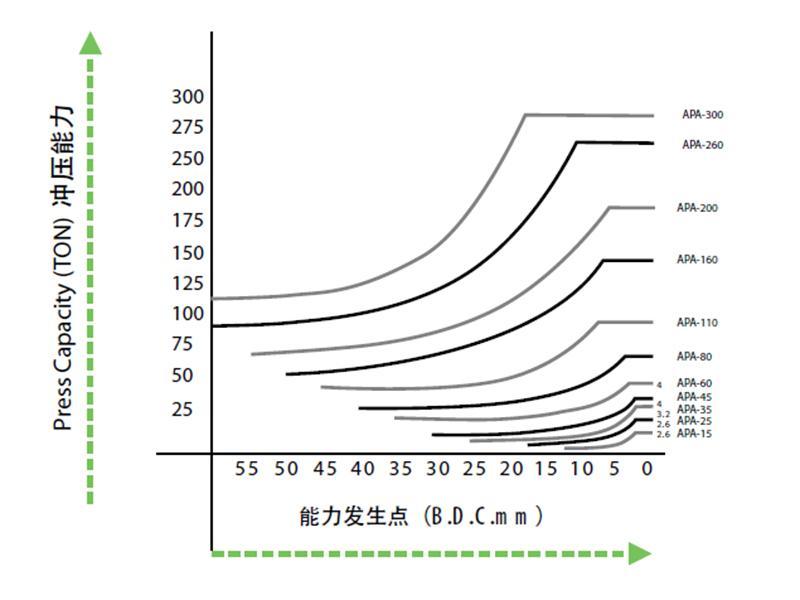

  • Curva de capacidade
    Curva de capacidade

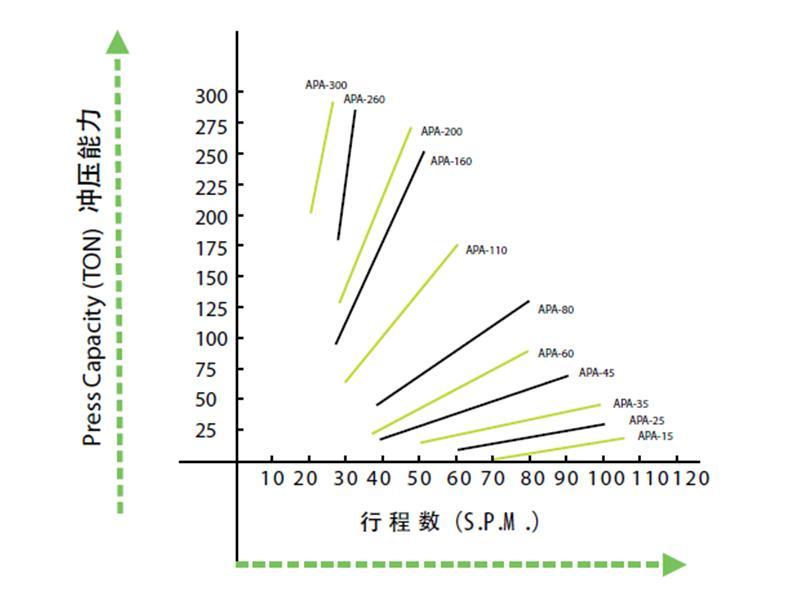

  • Curva de capacidade
    Curva de capacidade

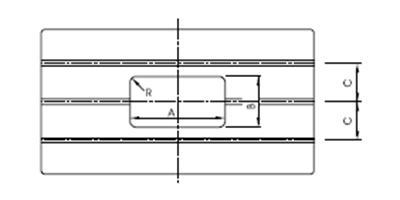

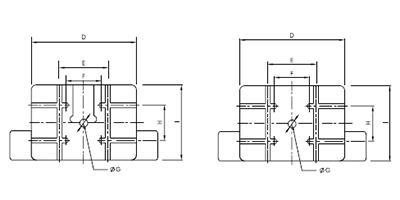

  • Mesa de deslizeMesa de deslize
  • Mesa de apoioMesa de apoio
Modelo A B C D E F G H L tipo vala T
APA-15 240 120 90 300 - 150 Φ38.1 80 220 Ⅰ
APA-25A 240 120 90 300 - 150 Φ38.1 80 220 Ⅰ
APA-25A 240 120 90 300 - 150 Φ38.1 80 220 Ⅰ
APA-35 280 140 120 360 - 160 Φ38.1 100 250 Ⅰ
APA-45 300 150 120 400 - 210 Φ38.1 120 300 Ⅰ
APA-60 320 160 150 500 220 220 Φ50 160 360 Ⅱ
APA-80 360 180 150 560 300 220 Φ50 180 420 Ⅱ
APA-110 400 200 150 650 300 220 Φ50 220 470 Ⅱ
APA-160 440 220 160220 700 300 175 Φ65 220 550 Ⅱ
APA-200 480 240 280 850 420 200 Φ65 300 630 Ⅱ
APA-260 520 260 290 950 420 200 Φ65 300 700 Ⅱ

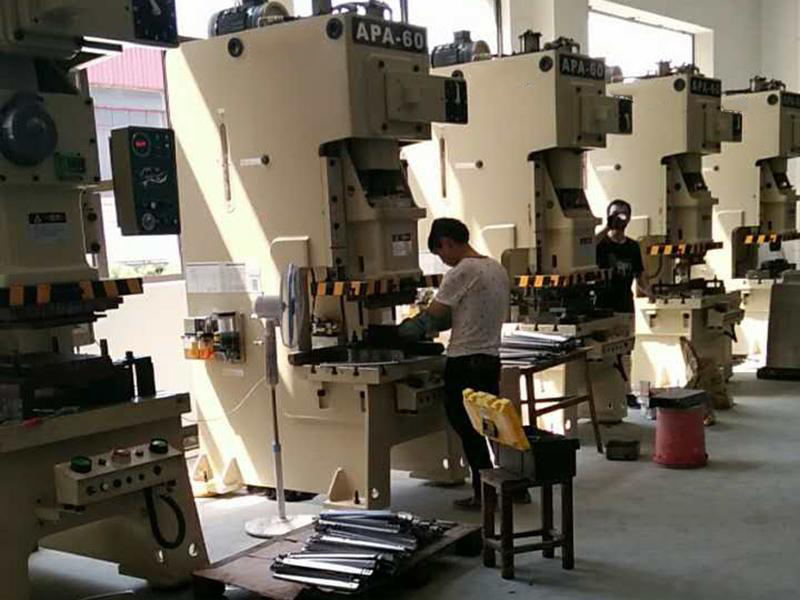

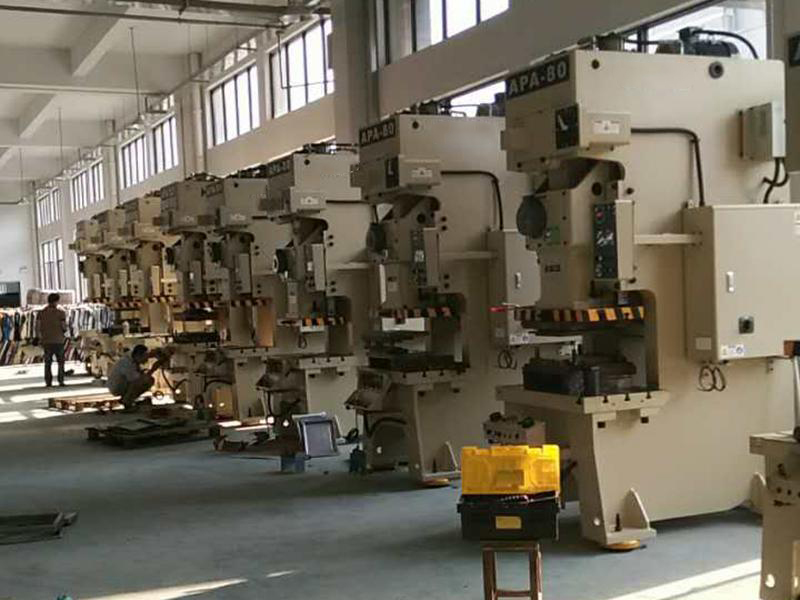

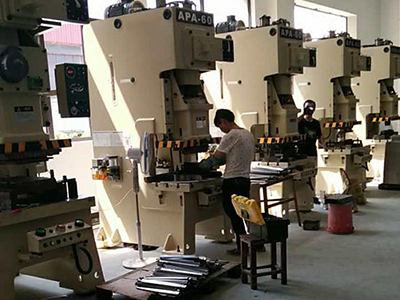

Fábrica
