Prensa mecânica de precisão para metal de 160-400 Toneladas APE

Característica

Para a fabricação da estrutura da prensa mecânica de precisão para metal série APE, nós utilizamos aço e solda com chapa de aço de alta qualidade. Este equipamento para metais fornece precisão e confiança após a eliminação da tensão interna do material.
Para que a máquina tenha estabilidade de operação garantida, foram instalados dois balanceadores simétricos no equipamento.
A prensa mecânica de precisão para metal fornece operação segura e com confiança, a precisão do ajuste de molde pode atingir 0,1 mm.
Nós desenvolvemos o eixo dobrado, conjunto de engrenagens, biela, de demais peças, para que sejam de alta resistência e abrasiva após o desbaste e anodização rígida.
Para certificar a precisão e a segurança durante o início e a parada do deslize ocorram perfeitamente, o equipamento possui embreagem/freio sensível e confiável, dupla válvula solenóide e protetor de sobrecarga.
Esta prensa de estrutura lateral reta apresenta um rack integrador, o que a torna adequada para processar matrizes progressivas precisas.
A nossa prensa mecânica impede que os problemas ocasionados pelas prensas de quadro C, o qual diminui as despesas com manutenção durante o processo de usinagem.
Está equipada com uma embreagem úmida de alto torque, para fornecer longa vida útil e baixos custos de manutenção do equipamento.
Graças ao uso do sistema de controle eletrônico multifuncional, este equipamento fornece excelente segurança operacional.

Especificações técnicas

Especificação	Modelo	APE-160
Modelo	Tonelada	S	H
Ponto de tonelagem nominal	mm	6	3
Curso	mm	180	130
Cursos por minutos	s.p.m	30-55	40-85
Altura do molde	mm	450	400
Ajuste de deslize	mm	100
Área de deslize	mm	1600 × 650
Área de reforço	mm	1800 × 760
Abertura lateral	mm	700 × 450
Motor principal	Kw	15
Dispositivo de ajuste de deslize	Kw × P	0.75× 4
Pressão de ar	kg/cm²	5
Precisão da prensa		GB(JIS) classe 1

Especificação	Modelo	APE-200
Modelo	Tonelada	S	H
Ponto de tonelagem nominal	mm	6	3
Curso	mm	250	150
Cursos por minutos	s.p.m	20-50	35-70
Altura do molde	mm	500	450
Ajuste de deslize	mm	120
Área de deslize	mm	1850 × 750
Área de reforço	mm	2200 × 940
Abertura lateral	mm	900 × 600
Motor principal	Kw	18
Dispositivo de ajuste de deslize	Kw × P	0.75× 4
Pressão de ar	kg/cm²	5
Precisão da prensa		GB(JIS) classe 1

Especificação	Modelo	APE-250
Modelo	Toneladas	S	H
Ponto de tonelagem nominal	mm	7	3
Curso	mm	280	170
Cursos por minutos	s.p.m	20-40	30-60
Altura do molde	mm	550	450
Ajuste de deslize	mm	120
Área de deslize	mm	2100 × 900
Área de reforço	mm	2500 × 1000
Abertura lateral	mm	900 × 600
Motor principal	Kw	22
Dispositivo de ajuste de deslize	Kw × P	1.5× 4
Pressão de ar	kg/cm²	5
Precisão da prensa		GB(JIS) classe 1

Especificação	Modelo	APE-300
Modelo	Toneladas	S	H
Ponto de tonelagem nominal	mm	7	3
Curso	mm	300	170
Cursos por minutos	s.p.m	20-35	30-50
Altura do molde	mm	550	450
Ajuste de deslize	mm	120
Área de deslize	mm	2200 × 900
Área de reforço	mm	2500 × 1000
Abertura lateral	mm	900 × 600
Motor principal	Kw	30
Dispositivo de ajuste de deslize	Kw × P	1.5 × 4
Pressão de ar	kg/cm²	5
Precisão da prensa		GB(JIS) classe 1

Especificação	Modelo	APE-400
Modelo	Toneladas	S	H
Ponto de tonelagem nominal	mm	7
Curso	mm	300
Cursos por minutos	s.p.m	20-30
Altura do molde	mm	550
Ajuste de deslize	mm	120
Área de deslize	mm	3100 × 1000
Área de reforço	mm	3200 × 1000
Abertura lateral	mm	900 × 600
Motor principal	Kw	30
Dispositivo de ajuste de deslize	Kw × P	1.5 × 4
Pressão de ar	kg/cm²	5
Precisão da prensa		GB(JIS) classe 1

Configurações padrão e opcionais

Padrão	Opcional
Embreagem e freio seco de alto desempenho	Embreagem úmida e freio de alto desempenho
Sistema operacional padrão da Kinston	Coxim de molde
Seleção do modo de operação/desligar/avançar	Motor Vs
Curso seguro/contínuo	Dispositivos com tela de toque
Protetor de sobrecarga hidráulica	Cortina de luz de segurança
Detector de superação	Dispositivo de deslize
Válvula de solenóidedupla		Circuito de inversão principal do motor
Detector de excesso de alimentação	Interruptor de pé
Ajuste de deslize motorizado	Bloco de segurança com tomada
Indicador de altura do molde digital (unidade 0,1 mm)	Portátil com 2-alça
Bomba de graxa motorizada	Inversor
Contador total, 6 dígitos	Quantidades antivibratórias
Contador predefinido, 6 dígitos	Sistema de troca rápida
Contador de manutenção, 4 dígitos	Prendedor de molde superior
Contador de vida, 6 dígitos	Prendedor de molde inferior
Interruptor rotativo eletrônico (6 canais de reserva)	Elevador de molde
Ejetor de ar com um canal 1/2 "	Braço do molde
Receptáculo da fonte de ar com dois canais 1/2 "	Parafusos de ancoragem e placas de fundação
Dispositivo para detectar excesso	Equipamento de alimentação automática
Receptáculo de energia (disponível apenas para o fonte de alimentação de 110V monofásica do usuário)	Alimentador alisador com/sem desbobinador (3 em 1)
	Alimentador de rolos NC
	Alisador com/sem desbobinador (2 em 1)
	Alisador

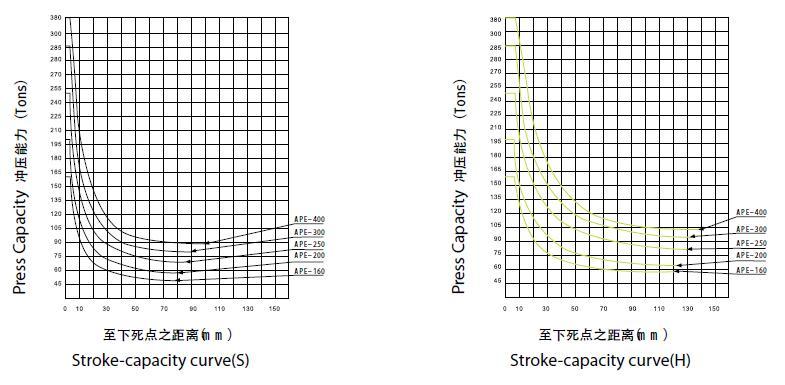

Curva de capacidade

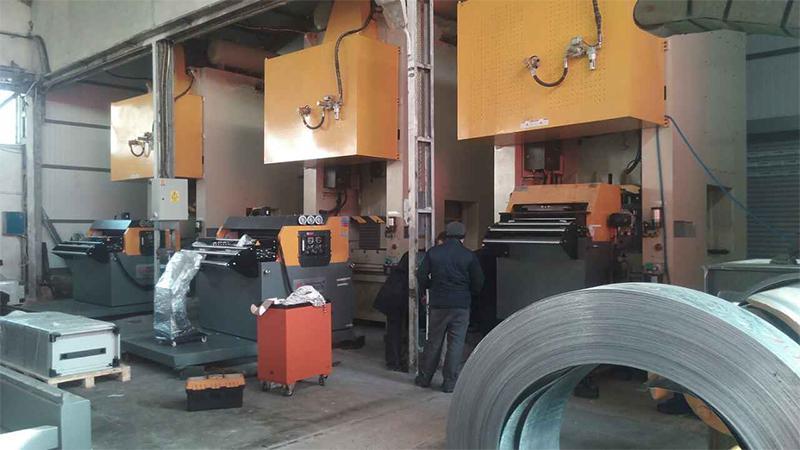

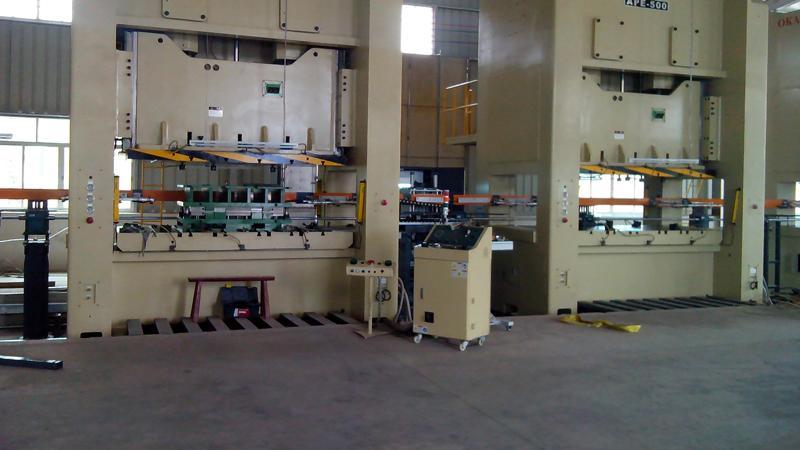

Prensa mecânica de precisão para metal de um cliente
