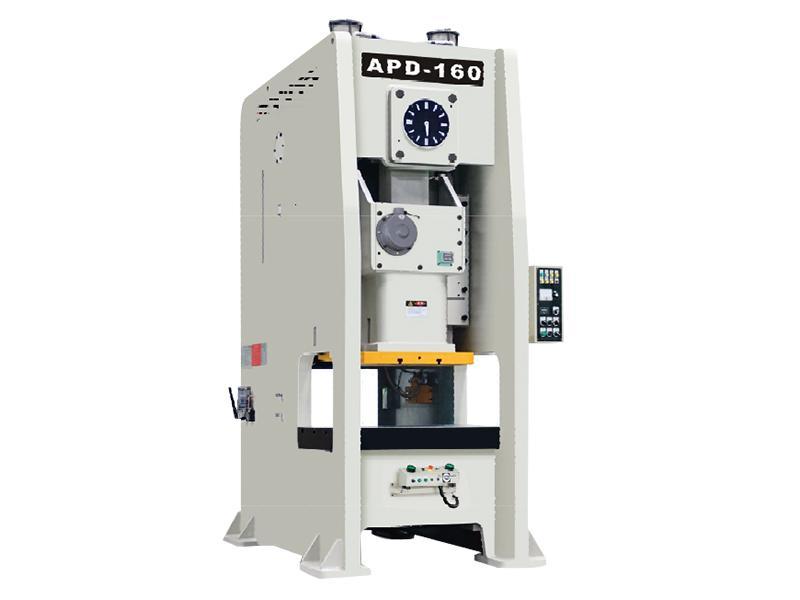

Prensa mecânica de precisão para metal de 80-260 Toneladas APD

  • Prensa mecânica de precisão para metal de 80-260 Toneladas APD
  • Prensa mecânica de precisão para metal de 80-260 Toneladas APD
  • Prensa mecânica de precisão para metal de 80-260 Toneladas APD
Característica
  • A nossa prensa mecânica de precisão para metal de 80-260 Toneladas APD é projetada e fabricada com estrutura de aço extremamente resistente e soldada com chapa de aço de qualidade superior. Ao retirar a tensão interna do material, está prensa mecânica fornece uma operação de confiança e precisão estáveis.
  • Com o intuito da prensa mecânica executar um processamento de precisão e alta estabilidade, o centro de transmissão e o centro de usinagem ficam situados no mesmo local.
  • Para que possamos certificar a estabilidade de operação dos equipamentos, o equipamento possui um balanceador simétrico.
  • A prensa mecânica de precisão para metal fornece operação segura e com confiança, a precisão do ajuste de molde pode atingir 0,1 mm.
  • Nós desenvolvemos o eixo dobrado, conjunto de engrenagens, biela, de demais peças, para que sejam de alta resistência e abrasiva após o desbaste e anodização rígida.
  • Para certificar que a precisão e a segurança durante o início e a parada do deslize ocorram perfeitamente, o equipamento possui embreagem/freio sensível e confiável, dupla válvula solenóide e protetor de sobrecarga.
  • A prensa de estrutura lateral reta possui um suporte, para que se possa processar moldes com precisão.
  • A prensa mecânica previne os problemas com as prensas de armação C, o qual diminui os custos com manutenção durante o processo de usinagem.
  • A prensa mecânica tem uma estrutura altamente rígida e o dispositivo de deslizamento está instalado na linha central da junta, o qual fornecem precisam de estabilidade dinâmica e longa vida útil do molde.
  • Esta série de prensa mecânica têm uma área inferior do pino perfurador com 15 a 25% maior quando comparado com as prensas mecânicas modelo C. Isso melhora significativamente a quantidade de moldes de engenharia e valores adicionais durante o processo de usinagem.
  • Está máquina está equipada com embreagem úmida de alto torque, para fornecer longa vida útil e baixos custos de manutenção dos equipamentos.
  • Um sistema de controle eletrônico multifuncional está instalado no equipamento para que os usuários possam operar a máquina com mais segurança e rapidez.
  • Está prensa mecânica fornece uma operação de extrema rapidez e estabilidade, devido aos diversos equipamentos de automação.
Especificações técnicas
Nome Modelo APD-80
Tipo
Tipo V Tipo H
Capacidade Tonelada 80
Ponto de tonelagem nominal mm 4 2
Golpes mm 150 70
Altura do molde mm 340 380
Cursos por minuto s.p.m 35-80 80-120
Ajuste de deslize mm 80
Área de deslize mm 560×420×70
Área de reforço mm 760×550×90
Motor principal kw.p 7.5
Dispositivo de ajuste de deslize HP Condução elétrica
Pressão de ar kg/cm2 6
Dimensão da prensa (comprimento × largura × altura) mm 1300×1890×3000
Peso da prensa Tonelada 7.8
Precisão da prensa
GB(JIS) classe 1
Capacidade do coxim de molde Tonelada 3.6
Curso do coxim de molde mm 70
Área efetiva do coxim de molde mm2 450×310
Nome Modelo APD-110
Tipo
Tipo V Tipo H
Capacidade Tonelada 110
Ponto de tonelagem nominal mm 6 3
Golpe mm 180 200
Altura do molde mm 360 410
Cursos por minuto s.p.m 30-60 60-90
Ajuste de deslize mm 80
Área de deslize mm 650×470×80
Área de reforço mm 900×600×110
Motor principal kw.p 11
Dispositivo de ajuste de deslize HP Condução elétrica
Pressão de ar kg/cm2 6
Dimensão da prensa (comprimento × largura × altura) mm 1420×1985×3200
Peso da prensa Tonelada 10.5
Precisão da prensa
GB(JIS) classe 1
Capacidade do coxim de molde Tonelada 6.3
Curso do coxim de molde mm 80
Área efetiva do coxim de molde mm2 500×350
Nome Modelo APD-160
Tipo
Tipo V Tipo H
Capacidade Toneladas 160
Ponto de tonelagem nominal mm 6 3
Curso mm 200 90
Altura do molde mm 460 510
Cursos por minuto s.p.m 20-50 40-70
Ajuste de deslize mm 100
Área de deslize mm 700×550×90
Área de reforço mm 980×880×140
Motor principal kw.p 15
Dispositivo de ajuste de deslize HP Condução elétrica
Pressão de ar kg/cm2 6
Dimensão da prensa (comprimento × largura × altura) mm 1600×2200×3500
Peso da prensa Tonelada 17.8
Precisão da prensa
GB(JIS) classe 1
Capacidade do coxim de molde Tonelada 10
Curso do coxim de molde mm 80
Área efetiva do coxim de molde mm2 650×420
Nome Modelo APD-200
Tipo
Tipo V Tipo H
Capacidade Tonelada 200
Ponto de tonelagem nominal mm 6 3
Golpe mm 200 100
Altura do molde mm 460 510
Cursos por minuto s.p.m 20-50 50-70
Ajuste de deslize mm 110
Área de deslize mm 850×630×90
Área de reforço mm 1140×820×160
Motor principal kw.p 18
Dispositivo de ajuste de deslize HP Condução elétrica
Pressão de ar kg/cm2 6
Dimensão da prensa (comprimento × largura × altura) mm 1750×2500×3900
Peso da prensa Tonelada 25.3
Precisão da prensa
GB(JIS) classe 1
Capacidade do coxim de molde Tonelada 14
Curso do coxim de molde mm 100
Área efetiva do coxim de molde mm2 710×480
Nome Modelo APD-260
Tipo
Tipo V Tipo H
Capacidade Tonelada 260
Ponto de tonelagem nominal mm 7 3.5
Curso mm 250 3.5
Altura do molde mm 500 150
Cursos por minuto s.p.m 20-50 550
Ajuste de deslize mm 120
Área de deslize mm 950x700x100
Área de reforço mm 1500x840x180
Motor principal kw.p 22
Dispositivo de ajuste de deslize HP Condução elétrica
Pressão de ar kg/cm2 6
Dimensão da prensa (comprimento × largura × altura) mm 2780x1850x4470
Peso da prensa Tonelada 32
Precisão da prensa
GB(JIS) classe 1
Capacidade do coxim de molde Tonelada 14
Curso do coxim de molde mm 100
Área efetiva do coxim de molde mm2 810×480

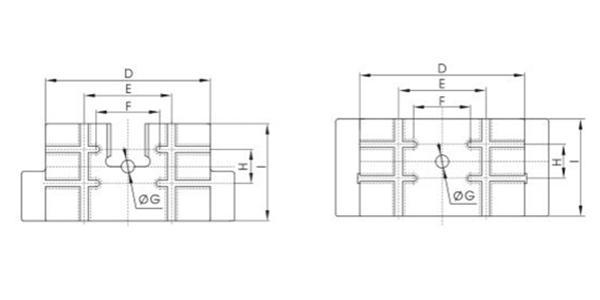

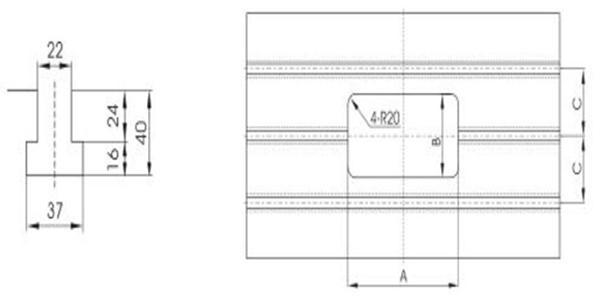

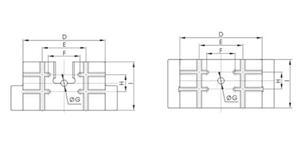

Dimensão exterior
  • Dimensão exterior
  • Dimensão exterior
Modelo A B C D E F G H I
APD-80 360 180 150 560 300 220 Φ50 180 420
APD-110 400 200 160 650 300 220 Φ50 220 470
APD-160 440 220 220 700 300 175 Φ65 220 550
APD-200 480 240 280 850 420 200 Φ65 300 630
APD-260 520 260 290 950 420 200 Φ65 300 700
Configuração padrão e opcional
Padrão Opcional
Inversor Sistema de lubrificação automática elétrica
Protetor contra sobrecarga hidráulica Dispositivo de coxim pneumática
Dispositivo de ajuste de deslize Contador predefinido
Indicador de altura do molde Interruptor de pé
Dispositivo de equilíbrio Dispositivo de troca rápida do molde (elevador, braçadeira e braço de molde)
Interruptor de came rotativo Dispositivo de deslize
Indicador de ângulo de manivela Dispositivo de detecção de excesso
Contador de curso elétrico Fonte de energia
Receptáculo da fonte de ar Montagem de prensa anti-vibração
Dispositivo de segurança contra excesso Dispositivo de segurança foto-eletrônico
Caixa de ferramentas para manutenção Alimentador

Desbobinador

Nivelador

Braço robótico

Luz da área do molde

Dispositivo de alimentação esquerda (direita)

Sistema de contagem PAC 100

Sistema de contagem humano-computador

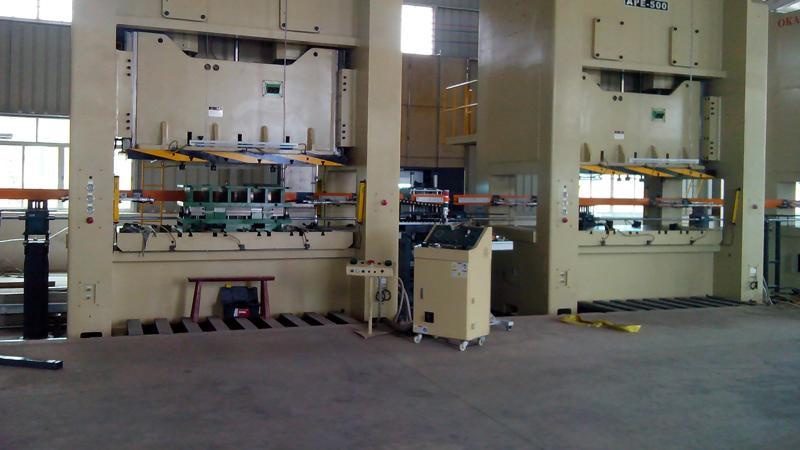

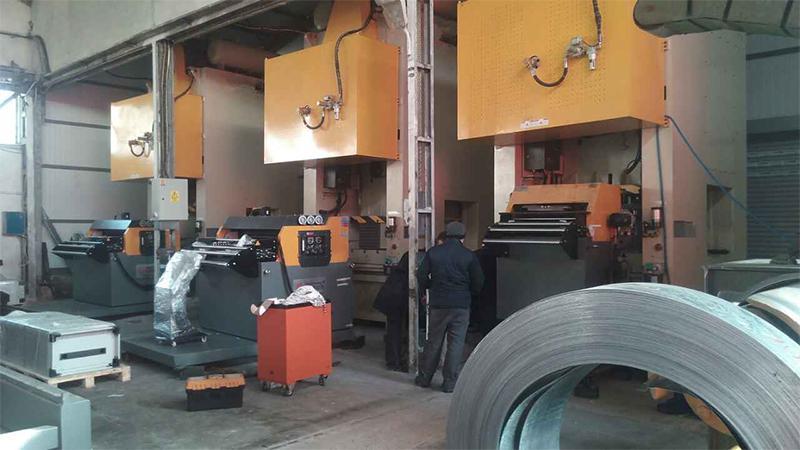

Prensa mecânica de precisão para metal de um cliente
  • Prensa mecânica de precisão para metal de um cliente
  • Prensa mecânica de precisão para metal de um cliente
