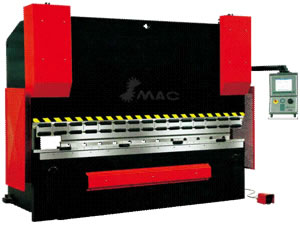

Prensa Dobradeira CNC

Prensa Dobradeira CNC
O corpo é de aço soldadas com o dispositivo instalado ao mesmo tempo, ela é processada por centro de usinagem de controle numérico BUTLER, garantindo alta rigidez e precisão de processamento.

As seções de acabamento têm comprimentos diferentes, que podem ser combinadas com uma determinada largura para atender às necessidades de processamento de peças especiais.

Os sistemas de comando numérico DA65W Delem's estão no topo dessa marca holandesa. Também possui a placa mais avançada electrónica, a estrutura modular inteligente, construído em função de PLC, programação automática e simulação da dobra, toda em torno de inspecção de choque, diagnóstico remoto de alta resolução da tela TFT colorida e um menu em chinês.

A parte superior do prendedor hidráulico automático ou fixador rápido e menor plugue-em pode ser equipado com base na exigência dos clientes para reduzir a carga de trabalho aumentando a produtividade.

O sistema hidráulico adota a integração, o que contribui para reduzir a ligação da tubagem, eliminando os vazamentos de óleo, melhorando a estabilidade do trabalho, e embelecendo a aparência da máquina. A engrenagem interna acoplada da bomba é fabricada por uma famosa empresa alemã que é usado para reduzir o ruído do sistema e estender a vida útil.

HPC especificação	Unidade		10011 3/100		10012 4 /100		10013 3/ 150		10014 4/150		10015 3/225
Anterior	KN	KN	1000	1000	1000	1000	1500	1500	1500	1500	2250	2250
Mesa	mm	in	3100	124	4100	164	3100	124	4100	164	3100	124
Dist de estratura	mm	in	2600	104	3600	144	2600	104	3600	144	2600	104
Garganta	mm	in	400	16	400	16	400	16	400	16	400	16
Curso	mm	in	215	8.6	215	8.6	215	8.6	215	8.6	215	8.6
Velocidade alta	mm/s	in/s	120	4.8	120	4.8	120	4.8	120	4.8	120	4.8
Velocidade de trabalho	mm/s	in/s	10	0.4	10	0.4	9	0.36	9	0.36	9	0.36
Velocidade de volta	mm/s	in/s	80	3.2	80	3.2	80	3.2	80	3.2	80	3.2
Peso	Kg	lb	8050	17710	8050	17710	9650	21230	13800	30360	14050	30910



HPC especificação	Unidade		10016 4/225		10017 3/320		10018 4/320		10019 4/440
Anterior	KN	KN	2250	2250	3200	3200	3200	3200	4000	4000
Mesa	mm	in	4100	164	3100	124	4100	164	4100	164
Dist de estratura	mm	in	3600	144	2600	104	3600	144	3600	144
Garganta	mm	in	400	16	400	16	400	16	500	20
Curso	mm	in	215	8.6	265	10.6	265	10.6	265	10.6
Velocidade alta	mm/s	in/s	120	4.8	120	4.8	120	4.8	100	4
Velocidade de trabalho	mm/s	in/s	9	0.36	9	0.36	9	0.36	8	0.32
Velocidade de volta	mm/s	in/s	80	3.2	80	3.2	80	3.2	80	3.2
Peso	Kg	lb	17800	39160	19500	42900	23500	51700	26200	57640

O sistema elétrico e hidráulico servo pode controlar a sincronização de dois cilindros. Combinado com cortina óptica de padrão internacional, o controle de andar fechado é formada integralmente com alta precisão de sincronização, controle e alta precisão de posicionamento de flexão repetitivo.

O controle numérico do cilindro de deflexão do sistema de compensação automático ajuda a impedir a deformação do bloco de deslizamento e afetar a qualidade da peça e garantir a sua boa linearidade e do ângulo de flexão. A compensação é ajustada automaticamente pelo sistema de controle numérico, conveniente e preciso.

O guia linear de esferas, e parafuso avançado são o alemão Bosch Rexroth e produtos da BLIS, garantindo a precisão do posicionamento da máquina.

HPC Especificação	Unidade		10020 6/ 500		10021 5/ 500		10022 5/650		10023 6/650
adiante	KN	KN	5000	5000	5000	5000	6500	6500	6500	6500
Mesa	mm	in	6200	248	5000	200	5100	204	7200	288
Dist de estratura	mm	in	5100	204	4600	184	4600	184	6100	244
Garganta	mm	in	500	20	500	20	500	20	500	20
Curso	mm	in	365	14.6	365	14.6	365	14.6	365	14.6
Velocidade alta	mm/s	in/s	100	4	100	4	90	3.6	90	3.6
Velocidade de trabalho	mm/s	in/s	8	0.32	8	0.32	8	0.32	8	0.32
Velocidade de volta	mm/s	in/s	80	3.2	80	3.2	70	2.8	70	2.8
Peso	Kg	lb	47000	103400	42000	92400	50000	110000	50000	110000



HPC Especificação	Unidade		10024 7/650		10025 7/800		10026 6/1000		10027 9/1000
adiante	KN	KN	8000	8000	8000	8000	10000	10000	10000	10000
Mesa	mm	in	5100	204	7200	288	6200	248	9200	368
Dist de estratura	mm	in	4600	184	6100	244	5100	204	8100	324
Garganta	mm	in	500	20	500	20	600	24	600	24
Curso	mm	in	365	14.6	365	14.6	415	16.6	415	16.6
Velocidade alta	mm/s	in/s	90	3.6	90	3.6	80	3.2	80	3.2
Velocidade de trabalho	mm/s	in/s	8	0.32	8	0.32	8	0.32	8	0.32
Velocidade de volta	mm/s	in/s	70	2.8	70	2.8	70	2.8	70	2.8
Peso	Kg	lb	63000	138600	85000	187000	102000	224400	150000	330000
