Máquina de Afiação

Máquina de Afiação (15501 ~ 15507)

Acessórios opcionais
1. Auto-ferramenta Elevador
2. Auto-alimentador para baixo
3. Mesa giratória
4. Divisão de cabeça

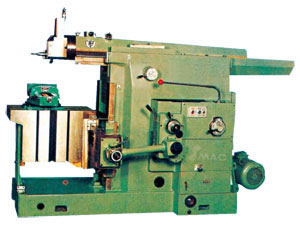

A máquina é projetada para cortar superfícies planas e formar vários tipos de peças pequenas ou médias para as empresas. Também pode ser utilizada para cortar superfícies em forma especial se estiverem equipadas com um vice especial ou um chefe de divisão e é apropriado para uma única peça e em pequenas empresas produção em lote.
O movimento principal de corte da máquina é de movimento linear que está sendo convertido a partir de movimentos circulares pelo mecanismo bloco de ligação. Com transmissão suave. Sucinta sobre o funcionamento e menos consumo de energia, o aparelho é fácil de começar e parar.
Se fornecida com um levantador de ferramentas, a tabela pode obter movimento rápido na direção vertical e horizontal. A máquina, com boa aparência estética e precisão estável, pode ser operada e mantida convenientemente.

Modelo Especificação			15501	15502	15503	15504	15505	15506	15507
		Unit	SM350	SM500	SM630	SM700	SM800	SM1000	SM1200
Max. Formação de comprimento		mm	350	500	630	700	800	1000	1200
Máx. distância da borda inferior do ram à mesa		mm	330	370	385	420	400	400	400
Max. deslocamento da mesa	Horizontal	mm	400	500	630	630	750	800	800
	Vertical	mm	270	300	360	320	320	320	320
Max. Rotativo do ângulo de mesa	Sem vice		90	90	90	90	90	90	90
	Com vice		55	55	55	55	60	60	60
Max.vertical viagem de cabeça da ferramenta		mm	110	110	120	125	160	160	160
Freqüências de curso por		min	32, 50, 800, 125	15,24, 37,51, 64,80, 102,126, 158	14,20, 28,40, 56,80	11,20, 38,52, 72,100	8,11, 17,23, 32, 45, 64, 92	8, 11, 17, 23, 32, 45, 64, 92	8, 11, 17, 23, 32, 45, 64, 92
Dimensões total (L x W x H)		cm	139 x860 x145	194 x117 x153	222 x122 x148	255 x140 x176	139 x860 x145	361 x157 x176	403 x121 x193
Peso líquido		kg	1000	1800	1750	2900	4000	4200	5600
Modelo velho			B635A	B6050	B6063B	BH6070	B6080	BY60 100C	BY60 120
