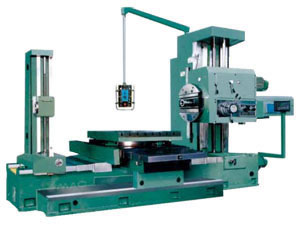

Broqueadora Horizontal

Broqueadora Horizontal

Características
1. A rigidez na estrutura do eixo, faz ter uma gama completa de mudança de velocidade.
2. Seleção hidráulica pré-aprovadas muda a velocidade do eixo, altera a taxa de alimentação, conveniente na operação. Automática com operação centralizada permite alto desempenho no deslocamento do cabeçote, longitudinal e transversal da tabela, a distribuição de movimento de rotação e de fixação, faz reduzir tempo e mão de obra, além disso é conveniente e confiável.
3. Tipo electro-sensíveis de sensor acolchoado no posicionamento da mesa de 4x90, têm alta precisão de posicionamento. Placa de desenho fechado permite a cama de carril-guia superior e inferior deslizar com alto desempenho durante toda a sua vida útil.
4. PLC aprovado no controle elétrico.
5. B / 1, 2, tipo 3 é modificado com trilhos auxiliares, ampliando assim o deslocamento longitudinal.
6. tipo C é o motor, inversor e motor de alimentação de Serro.

Acessórios de padrão
1. Barra de ferramentas
2. Idem
3. Barra de fresagem de ferramentas do punho curto com bloco de Cunha de punho longo
3. Ferramenta de suporte para o enfrentamento da cabeça
4. Barra de rolamento hexágono precisa com porca e parafuso de fundação e acabamento lavar
5. Pistola manual de graxa impulsionada

Acessórios opcionais
1. Fresagem porta-ferramenta para enfrentar a engrenagem principal de mudança
2. Ferramenta perfuração
3. Versátil porta ferramenta
4. Porta-ferramenta de ferfuração para ajudar a ferramenta da cabeça curta para enfrentar ferramenta de cabeça comprida para enfrentar a cabeça perfuração da Chapa
5. Tipo imprensa passo-chapa

Modelo Especificação			14701	14702	14703	14704	14705
Modelo Especificação			B(X)11B	B(X)11C	B(X)11C/B	BX11B2	BX611C/3
diâmetro de perfuração do eixo		Mm	110	110	130	110	110
cone do eixo		-	MT6	MT6	Metric 80	Morse No6	Morse No6
Máx. torque do eixo		N.m				1225	1225
Máx. Enfrentamento do torque cabeça		N.m				1960	1960
Máx. orientação do eixo		N	13000	13000	13000	12250	12250
Máx. transversal do eixo chato		mm	550	550	550	600	600
Número de velocidade do eixo		-	18	18	18	22	22
Faixa de slide do eixo		r/min	12-950	12-950	12-950	8-1000	8-1000
Movimentação de enfrentar slide		mm	160	160	160	180	180
Tabela superfície de trabalho		mm	1320x1010	1320x1010	1320x1010	1100x960	1250x1100
Máx. carga pemitida na tabela		kg	2500	2500	5000	2500	3000
Distância entre o eixo do fuso e a superfície da tabela	Max	mm	900	900	900	900	1200
Distância entre o eixo do fuso e a superfície da tabela	Min	mm	0	0	0	0	0
Viagem de mesa	Long	mm	1100	1100	1100	1000	1400
Viagem de mesa	Cross	mm	850	1200	1200	900	1600
Alcance do eixo do cabeçote e mesa de alimentação por revolução do fuso		mm/rev				0.04-6/ 0.01-1.88	0.04-6/ 0.01-1.88
Potência do motor principal da unidade		kw	6.5/8	6.5/8	9/11	7.5	7.5
Dimensões (Lx-LxA)		mm	4970 2100 3010	4970 2330 3010	4970 2330 3010	4910 2866 2750	5120 3380 3100
Peso da máquina		kg	10700	12500	12500	12500	1800
Modelo velho			T(X)611B	T(X)611C	T(X)611C/B	TSPX6111B	TPX6111C/3

Modelo Especificação			14706	14707	14708	14709	14710	14711
Modelo Especificação			BX11B/2	BX11B/3	BX13	BX13/2	BX13/3	BX13/4
diâmetro de perfuração do eixo		Mm	110	110	130	130	130	130
cone do eixo		-	Morse No6	Morse No5	Morse No6	Morse No5	Metric 80	Metric 80
Máx. torque do eixo		N.m	1225	1225	3136	3136	3136	3136
Máx. Enfrentamento do torque cabeça		N.m	1960	1960	4900	4900	4900	4900
Máx. orientação do eixo		N	12250	12250	31360	31360	31360	31360
Máx. transversal do eixo chato		mm	600	600	900	900	900	900
Número de velocidade do eixo		-	22	22	24	24	24	24
Faixa de slide do eixo		r/min	8-1000	8-1000	4-800	4-800	4-800	4-800
Movimentação de enfrentar slide		mm	180	180	250	250	250	250
Tabela superfície de trabalho		mm	1100x960	1250x1100	1600x1400	800x1600	1850x1400	1600x1400
Máx. carga pemitida na tabela		kg	2500	3000	8000	10000	8000	8000
Distância entre o eixo do fuso e a superfície da tabela	Max	mm	900	1200	1400	1800	1400	1800
Distância entre o eixo do fuso e a superfície da tabela	Min	mm	0	0	0	0	0	0
Viagem de mesa	Long	mm	1000	1400	1500	1500	2000	3000
Viagem de mesa	Cross	mm	1250	1600	1600	2000	1600	2000
Alcance do eixo do cabeçote e mesa de alimentação por revolução do fuso		mm/rev	0.04-6/ 0.01-1.88	0.04-6/ 0.01-1.88	0.05-8/ 0.01-2	0.05-8/ 0.01-2	0.05-8/ 0.01-2	0.05-8/ 0.01-2
Potência do motor principal da unidade		kw	7.5	7.5	15	15	15	15
Dimensões (Lx-LxA)		mm	4910 2870 2750	5120 3380 3100	6995 3647 3442	7149 4665 3800	6995 3647 3442	8665 4665 3800
Peso da máquina		kg	13000	18000	24000	25500	24500	27000
Modelo velho			TSP X611B/2	TSP X611B/3	TSP X6113	TSP X6113/2	TSP X6113/3	TSP X6113/4
