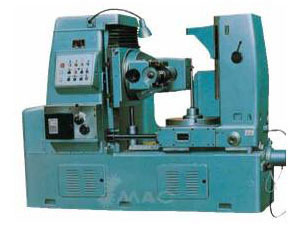

Gofradora Semiautomática

Gofradora Semiautomática

Objectivo e Aplicação
Esta máquina é adequada para grande escala, pequena escala e produção única de engrenagens cilíndricas e engrenagens helicoidais, também possibilita o eixo da coluna determinada intervalo de parâmetros.

Principais Características
1. Ao cortar engrenagens cilíndricas, a máquina pode ser operada não só com do corte para frente e para trás, mas também com a alimentação axical ou radial.
2. Ao cortar engrenagens cilíndricas de mesmo tamanho, é necessário ajustar a máquina apenas uma vez, assim é apropriada para um trabalhador para operar várias máquinas ao mesmo tempo.
3. A máquina é de boa estrutura e deformação térmica mínima. Pode ser operado com alta velocidade e de carga de corte pesado, e é eficiente na produção.
4. A máquina é fácil de ajustar e operar ela está equipado com um mecanismo de parada automática, ela tem um dispositivo de segurança confiável e um sistema de lubrificação automático.
5. O YB3150E gofradora semi-automática tem as mesmas especificações e aplicativos como o de máquinas de uso geral. Ele pode realizar um ciclo de trabalho quadrados e tem a vida fogão automático do serviço.
6. Função vertical da ferramenta pode ser fornecido de acordo com a exigência específica dos clientes.

Usos e Recursos
1. A ferramenta de máquina é apropriada para o lote, em lotes pequenos e produção individual de engrenagem cilíndrica e a engrenagem, propícia para o rolo de corte de eixo estriado em um determinado intervalo de parâmetros.
2. A ferramenta de máquina possui boa rigidez e é extremamente pequena a deformação térmica, permitindo alta velocidade de corte e corte de carga, com uma eficiência de produção muito elevadas.
3. A máquina-ferramenta é conveniente para o ajuste, com mecanismo de auto- paragem, bem como mecanismo de segurança fiável e sistema de lubrificação automática.

Items	Especificação principal				Notas
Tipo	YB3125E	Y3150E	YB3150E	YB3180	Diâmetro mínimo da peça a ser trabalhada é a distância mínima entre o eixo da peça e do eixo de giro menos diâmetro mínimo de corte. T h acessaries e com a máquina. 1. O mandril 1set de usinagem 2. O kasbor 1set fogão 3. A dentada 57 peças 4. As ferramentas para o ajuste A. As ferramentas para o ajuste B. O hexigon interior chave de um pedaço C. O garfo chave 1 peça D. O injetor de óleo 1 pedaço
Max módulo de peça de trabalho	1250mm	500mm	500mm	800mm
Max módulo de peça	12mm	8mm	8mm	10mm
Max largura de usinagem de peças		250mm	250mm	300mm
Melhores dentes de peça	12 Zmin/knt=5(*n: Number of cutter)	5 Z m i n / k n t = 5 ( * n : Number of cutter)	5 Zmin/knt=5 (*n: Number of cutter)	8 Zmin/knt=5 (*n: Number of cutter)
Diâmetro máximo de cortadores	220mm	160mm	160mm	180mm
Comprimento máximo da fresa	220mm	160mm	160mm	180mm
Diametro de mandril mutável de cortadores	27,32,40,50mm	22, 27, 32mm	22, 27, 32mm	22,27,32,40mm
Max ângulo rotativo do Cabeçote	±60°	±240°	±240°	±60°
Max movimento axial de cortadores	100mm	55mm	55mm	60mm
Dist entre a mesa e o rolamento da extremidade traseira do posto	Min: 100mm	Max: 330mm Min: 30mm	Max: 330mm Min: 30mm	Max: 585mm Min: 235mm
Dis entre o eixo da peça e do eixo de cortadores	Max: 700mm Min: 200mm	Max: 535mm Min: 235mm	Max: 535mm Min: 235mm	Max: 550mm Min: 50mm
Dist entre a mesa e o eixo de cortadores	Max: 910mm Min: 510mm	Max: 630mm Min: 380mm	Max: 630mm Min: 380mm	Max: 600mm Min: 400mm
Dia de mandril de peça	>60mm	30mm	30mm	60mm
Etapas da velocidade do eixo	7 steps	9 steps	9 steps	8 steps
Faixa da velocidade do eixo	16-125r.p.m.	40-250r.p.m.	40-250r.p.m.	40-200r.p.m.
Faixa de alimentação axial	0.39-4.4mm/table per turn	0.4-4mm/table per turn	0.4-4mm /table per turn	0.4-4mm /table per turn
Potência do motor principal	18.25kw	6.45kw	6.45kw	7.45kw
Dimensões	3600X 2040X 2400mm	2439x 1272x 1770mm	2439x 1272x 1770mm	2765x 1420x 1850mm
