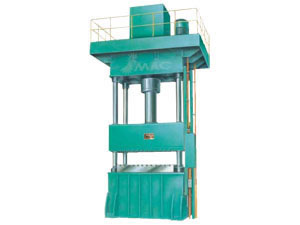

Prensa Hidráulica de Dupla Ação

Prensa Hidráulica de Dupla Ação

Prensa Hidráulica de Dupla Ação
Aplicação da máquina
1. É apropriado para todo o desenho, dobra, conformação, estampagem e processos.
Quatro tipo de coluna ou estrutura lateral reta disponíveis sob pedido e ambas as estruturas são calculadas pelo método dos elementos finitos.
2. Os quatro tipo de coluna com arranjo compacto de alta performance e boa relação de preço, sendo a estrutura lateral reta, com alta rigidez e precisão, também o desempenho da resistência de carga excêntrica.
3. Unidade de cartucho de válvula integrada equipada de sistema de controle hidráulico, com alta confiabilidade, durabilidade. Vazamento de óleo é evitada por meio de um encanamento adequado e design de mínimo impacto hidráulico.
4. Sistema elétrico controlado pela unidade de PLC importados, com as características de ser compacto, a sensibilidade, confiabilidade e flexibilidade; ações confiável e fácil manutenção são as características do sistema baseado no controle de retransmissão.
5. Três modos de operação são fornecidas: Ajuste, círculo duas mãos / solteiro e Auto contínua
6. (Equipado com um robô) de operações.
7. Várias ações, tais como predefinidos no curso de formação ou processo de pressão pré de formação, ações coxim incluindo o descanso, ou a exploração de ejeção em branco pode ser selecionado no painel de controle.

11701 11702 11708 11712 11716 11717 11718 11719
Item Unit YAN27 -63 YAN27 -100 YAN27 -200 YAN27 -315 YAN27 -500(1) YAN27 -500(2) YAN27 -630 YAN27 -1000
Força Nominal KN 630 1000 2000 3150 5000 5000 6300 10000
Retorno da Força KN 180 260 480 630 1000 1000 1250 1250
Almofada da Força KN 200 300 600 1250 1600 1600 2500 3000
Máx. pressão de líquido MPa 25 25 25 25 25 25 25 25
Curso Slide mm 450 700 710 800 900 900 1000 1400
Almofada mm 180 300 250 300 350 300 400 350
Máx. Luz do dia mm 900 1000 1120 1250 1500 1500 1600 2300
velocidade do Curso Descida mm/s 120 150 100 100 140 100 100 100
Pressão mm/s 11-15 20 6-15 6-12 5-15 8 6-14 13
volta mm/s 130 80 80 60 70 90 65 60
Tabela Dimensões L-R mm 560 720 1000 1250 1400 2200 2600 2500
F-B mm 500 580 900 1120 1400 1400 1750 2000
Coxim Dimensões L-R mm 310 470 800 900 1100 1700 1950 2000
F-B mm 300 430 630 800 1100 900 1200 1500
Altura da tabela acima Pavimento mm 750 750 500 600 500 500 500 0
Potência total KW 11 11 22 22 45 45 45 90
Peso total Kg 4200 6500 14200 18000 29500 41000 77000 102000
  dimensão   L-R mm 1420 1960 2698 3018 4120 4750 5222 5800
F-B mm 1265 1620 2530 2530 3600 3800 3785 6050
Altura acima do piso mm 2698 3250 4110 4560 5545 5545 5970 8098
Profundidade abaixo Pavimento mm 300 800 1000 1200 1000 1400 2400
