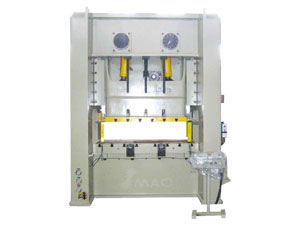

Prensa Tipo H de 2 Ponto
Prensa Tipo H de 2 Ponto
Características de Estrutura Principal
1. De aço soldadas e tipo estrutura fechada de frame, eliminando a deformação angular e melhorando a precisão de processamento e durabilidade a longo do trabalho.
2. Combinação de pneumáticos de fricção da embreagem-freio, baixo ruído e longa vida útil, para garantir a segurança confiáveis e flexíveis.
3. Seis longas guias laterais rectângulares de slide dão movimento de alta precisão e alta precisão no desempenho, ampliando a vida útil da matriz.
4. Dispositivo de proteção contra sobrecarga hidráulica importado, efetuando parar emergencia contra sobrecarga e recuperação automática após o problema resolvido, protegendo eficazmente e prevenindo os danos à prensa.
5. Velocidade de avanço variável, satisfazendo os requisitos para os diferentes processamento de peças e componentes.
6. PLC + tela de toque e controle codificam o sistema elétrico, garantindo a segurança e flexibilidade.
Modelo Ficha Técnica Items | 11317 | 11318 | 11319 | 11320 | 11321 | 11322 | 11323 | ||||||||
PTH-110 | PTH-160 | PTH-200 | PTH-250 | PTH 315 |
PTH-400 | PTH-500 | |||||||||
L | S | L | S | L | S | L | S | L | S | L | S | L | |||
Pressão nominal | KN | 1100 | 1600 | 2000 | 2500 | 3150 | 4000 | 5000 | |||||||
Pressão nominal Curso | mm | 5 | 3 | 6 | 3 | 7 | 4 | 7 | 4 | 8 | 5 | 8 | 5 | 10 | |
Curso de deslizamento | mm | 180 | 110 | 200 | 110 | 230 | 150 | 250 | 180 | 250 | 180 | 250 | 180 | 280 | |
Cursos | S.P.M | 35- 65 |
45- 80 |
30- 50 |
45- 80 |
25- 45 |
30- 55 |
20- 40 |
30- 50 |
20 -35 |
25- 45 |
20- 30 |
25- 45 |
18 -25 |
|
Max.Die Set Altura | mm | 400 | 350 | 450 | 350 | 500 | 450 | 550 | 450 | 500 | 450 | 550 | 585 | 580 | |
Die Ajuste de Altura | mm | 90 | 100 | 110 | 120 | 120 | 120 | 120 | |||||||
Distância entre Montantes | mm | 1750 | 1970 | 2340 | 2600 | 2860 | 2860 | 2900 | |||||||
Tamanho da Tabela | L-R | mm | 1730 | 1930 | 2320 | 2550 | 2800 | 2800 | 2850 | ||||||
F-B | mm | 680 | 760 | 840 | 920 | 950 | 1000 | 1050 | |||||||
Espressura | mm | 160 | 170 | 180 | 200 | 220 | 220 | 240 | |||||||
Tamanho do Slide de fundo | L-R | mm | 1360 | 1500 | 1850 | 2100 | 2300 | 2300 | 2300 | ||||||
F-B | mm | 520 | 580 | 650 | 700 | 750 | 800 | 850 | |||||||
Tamanho de janelas | Acima baixo | 600 | 650 | 650 | 540 | 700 | 750 | 780 | |||||||
F-B | mm | 530 | 750 | 800 | 820 | 980 | 980 | 1000 | |||||||
Potência do motor principal | kw | 15 | 22 | 22 | 30 | 37 | 37 | 45 | |||||||
Tamanho total | mm | 252 ×224 ×315 |
276 ×245 ×336 |
330 ×270 ×382 |
385 ×300 ×436 |
395 ×318 ×447 |
395 ×318 ×447 |
400 ×350 ×475 |
|||||||
Peso | ton | 15 | 20 | 32 | 42 | 52 | 55 | 70 | |||||||
Velho modelo | JB 36- 110 |
JB 36- 160 |
JB 36- 200 |
JB 36- 250 |
JB36- 315 |
JB36 -400 |
JB36- 500 |
-
- Prensa Tipo D de 1 Ponto
1. De aço soldadas e estrutura semi-fechado de quadros, maior rigidez e menor deformação do que a imprensa de tipo aberto.
2. Oito longas-guias laterais com rectângulo de slide no movimento de ...
