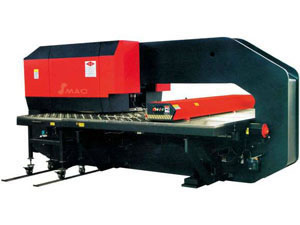

Puncionadeira CNC de Torreta

Puncionadeira CNC de Torreta

O sistema operado hidraulicamente de alta precisão está equipado com a máquina, a variação da velocidade são permitidas
pressionando a velocidade chega até 600HPM.
A alta precisão, grande fusoes atuadores transversal de alta precisão e guias lineares com confiabilidade estão preparados para dirigir. O confiável sistema mundial CNC famoso com servo motores AC digitais tornam a máquina muito fiável.
As principais peças pneumáticas são importadas de famosas marcas para tornar o mecanismo mais confiável.
A precisão total da máquina melhora a precisão e a eficiência da longevidade da torre, e as estações de 24,32 é opcional. O trabalho e tecnologia avançada de tratamento térmico é adotado para as ferramentas garantindo a longevidade.
Selecionada na construção de equipamentos pode fazer índice automático atingir precisão extremamente elevada. Máx. Diâmetro é de 88,9 milímetros. A configuração flexível com instrumentos longos ou curtos podem ser selecionada pela exigência dos diferentes clientes.
A estrutura fechada de faz boa figididade (300, 400, 500, 600, 800).

Ram Hidráulico de Alta Velocidade
O sistema hidráulico tem uma velocidade elevada, eficiência elevada e muito fiável. Faz o curso variável, baixando rapidamente e perfuração lenta e converte-se a toda velocidade. Ele aumenta a taxa de punção quando você pode ter uma parte qualitativa. Você pode obter força total do soco no carregador completando cada operação com ruído muito baixo.
O curso é ajustável que torna fácil fazer grelha, grava, extrusão. O sistema é anti-sobrecarga automaticamente.

Torreta única
A constituição superior e inferior são usadas em conjunto pela máquina especial para fazer o alinhamento da estação. Bushed equipado com duas ranhuras para ajuste manual de ferramentas específicas.

Auto index caracterizado
Correia de sincronização e transferência de rodas combinada pode obter alta precisão. Roda seccionada sem construções elimina a folga. Os projetos flexíveis desta estrutura se torna mais fácil que os de 2 estações índice pode ser alterado para 4, máx. diâmetro é de 88,9 mm .

Ferramenta de alta precisão
Ligas de aço de alta qualidade para o mecanismo de durabilidade com a construção de guia para os furos sem distorções locais de trabalho comum com brocas.
A faixa de trabalho pode ser expandida com as estações de indexação automática
de ferramentas especiais que estão disponíveis para buracos irregulares.

Braçadeira Pneumática
Equipada com braçadeira flutuante pneumática, que pode flutuar, quando a folha tem um movimento debaixo. Isso pode manter a folha em uma boa condição de movimento.
Com essa garra que começa na zona morta pequeno, enquanto o grampo pode ir para o intervalo entre a parte de cima e para baixo da torre. Isso aumenta a gama de produção da folha.

Braçadeira Hidráulica (opção)
Equipado com grampos hidráulicos, materiais diferentes podem ser encaixados e a imprensa pode ser ajustada com braçadeira adequadamente. Fina abertura para tornar-se facilmente. Dispositivo detecta sempre a posição, na verdade dos grampos para fazer o controle CNC.

Mesa de escova e aço
Com mesa de escova e do aço, a folha pode ser
suportadas integralmente durante soco. Com o menor
ruído, vibração e vestimenta da folha, o que faz a folha livre de risco

Sistema de lubricação Central
Este sistema pode enviar o petróleo facilmente para qualquer lugar que precisam ser lubrificadas. Diminuindo o atrito, aumentando a vida útil da peça em movimento.

Alta do parafuso de esferas de chumbo e guia
Mestre parafuso de esferas e formas de linha guia de produtos do Japão e da Alemanha, garantem a precisão de funcionamento e orientação.

Auto Programa software(opção)
Equipado com ferramentas de gestão, perfurador automático, otimizado no caminho do soco: transferência do desenho do arquivo CAD, processo, Ferramenta da biblioteca, micro comum, otimizando a ferramenta especial, de auto-reposição.

Controle CNC da primeira classe
Equipado com o sistema de controle de primeira classe e da unidade de servo, ele pode tornar a máquina muito fiável.

Na programação, sltu ou na programação do escritório:
Características
1. Universal portas RS232
2. Codificador do Pulso de alimentação andar semi-fechamento de volta
3. AC sistema de acionamento do servo
4. Função de diagnosticar Auto
5. Garras auto protecção do programa de código G
6. Diagnóstico de longa distância

Especificação	Unit		HP-H300
soco vigor	KN	KN	300
Máx. folha tamanho de trabalho	mm	in	1250 x 2500	50 x 100	1250 x 4000	50 x 160	1250 x 5000	50 x 200	1500 x 4000	60x 160
Máx. folha de trabalho do peso	kg	lb	150	330	240	528	300	660	210	462
Máx. espessura da chapa	mm	in	6.35	0.254	6.35	0.254	6.35	0.254	6.35	0.254
Máx. diâmetro de perfuração	mm	in	Φ88.9	Φ3.556	Φ88.9	Φ3.556	Φ88.9	Φ3.556	Φ88.9	Φ3.556
Número de estações de ferramenta			24/32	24/32	24/32	24/32	24/32	24/32	24/32	24/32
Posicionamento repetibilidade	mm	in	±0.10	±0.004	±0.10	±0.004	±0.10	±0.004	±0.10	±0.004
Máx. ganho de velocidade	hpm	hpm	600	600	600	600	600	600	600	600
etapa 25 milímetros atingindo velocidade	hpm	hpm	350	350	350	350	350	350	350	350
Máx. atravessando velocidade	m/min	in/min	85	3400	85	3400	85	3400	85	3400
rotação da torreta	rpm	rpm	30	30	30	30	30	30	30	30
eixos da máquina			4+1	4+1	4+1	4+1	4+1	4+1	4+1	4+1
Máx. diâmetro de rotação	mm	in	Φ88.9	Φ3.556	Φ88.9	Φ3.556	Φ88.9	Φ3.556	Φ88.9	Φ3.556
Pressão de ar comprimido	mpa	mpa	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6
Dimensões do Frete	mm	in	5020 x2680 x2466	200.8 x107.2 x98.64	5020 x4000 x2466	200.8 x160 x98.64	5020 x5000 x2466	200.8 x200 x98.64	5770 x4000 x2466	230.8 x160 x98.64
Peso da máquina	ton	lb	18	39600	19.5	42900	21	46200	22.5	49500
