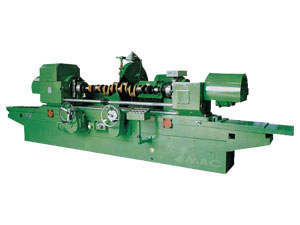

Retificadora de Virabriquim

Retificadora de Virabriquim
Características
Ela é projetada para moagem principalmente de pino de uso em veículos motores virabrequim, ônibus, navios, etc.

Modelo Especificação		Unidade	14201	14203	14205	14208
			MQ8260A	MQ8260A/1 x 18 MQ8260B	MQ8260A/1 x 20 MQ8260C	MQ8240A
Máx. Trabalho de diâmetro x comprimento máx. Trabalho		mm	F580 x 1600	F580 x 1800	F580 x 2000	F400 x 750
Capacidade	1. Máx. Balanço sobre a mesa	mm	580	580	580	400
	Diâmetro do Trabalho chão com luneta	mm	F30 - F100	F30 - F100	F50 - F120	F20 - F110
	Lance de virabrequim	mm	110	110	120	60
	2 Max chão comprimento Trabalho:em3 mandíbula de mandril	mm	1400	1400	1800	630
	Entre os centros	mm	1600	1600	2000	750
	3. Máx. Peso de Trabalho	kg	120	120	150	30
ações da cabeça	Centro de altura	mm	300	300	300	200
	velocidade de trabalho	rpm	25, 45, 95	25, 45, 95	30, 45, 65, 100	40, 80
Cabeça de roda	1. Máx. Movimento da Cruz	mm	185	185	185	150
	2. Cabeça de rodas aproximação rápida e com raway	mm	100	100	100	100
	3. Alimentos Cabeça de rodas pra dentro alimentação Roda do volante transversal da alimentação	mm	1	1	1	1
	Roda de alimentação por grad de alimentos Cruz handwheed	mm	0.005	0.005	0.005	0.005
Roda de moagem	1. Roda velocidade do eixo	rpm	740, 890	740, 890	740, 890	890
	2. Roda velocidade periférica	m/sec	25.6-35	25.6-35	25.6-35	35
	3. Tamanho da roda	mm	F900 x 32 x F305	F900 x 32 x F305	F900 x 32 x F305	F750 x 32 x F305
Mesa	1. crescimento de Tabela travessia do volante: grossa	mm	5.88	5.88	5.88	14
	final	mm	1.68	1.68	1.68	1.55
	2. Mesa giratória (taper 18/100)		5°	5°	5°
	3. Giro Tabela pergrad de scal (taper1: 50)		10Ó	10Ó	10Ó
Capacidade dos motores		kw	9.82	9.82	11, 12	6.92
Dimensão (L x W x H)		mm	4166 x 2037 x 1584	4166 x 2037 x 1584	4900 x 2037 x 1584	2860 x 1960 x 1650
Peso		kg	6000	6000	7000	4800
Trabalho	Ovalização (nova norma)		0.005	0.005	0.005	0.0025
	Cilindricidade		0.01	0.01	0.01	0.005
	Rugosidade Ra		0.32	0.32	0.32	0.32
Seus Principais acessórios	mandril mandíbula 2 sets		√	√	√	√
	aparelhador da roda 1 sets		√	√	√	√
	Luneta fixa (w. 30mm) 1 set		√	√	√
	Roda mandril de compensação 1set		√	√	√	√
	Nivelamento da cunha1set		√	√	√	√
	adaptador de rodas 1set		√	√	√	√
	cão de condução1 set		√	√	√	√
	Vertical equação capaz (largura 28mm) 1		√		√	√
	Alinhamento horizontal padrão (largura 28mm) 1set		√		√	√
Opcionais acessórios	balanceamento de roda pé
	Suspensos dispositivos de medição
	desenhar Fim
	Alinhamento vertical padrão (com 15mm 10mm)			√
	Alinhamento horizontal padão (com 15mm 10mm)			√
	Constante de repouso (15 milímetros Largura 10mm)			√
	dispositivo de centragem			√
	Virabrequim Polidor
	Dispositivo da indicação digital
	Estoque da cauda dispositivo pneumático
