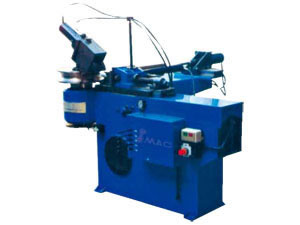

Dobrador de Tubo

Dobrador de Tubo (TB76, TB114, TB25, TB42)

Tipo Universal
Dobrador de tubo W27YS é uma máquina simples e prática que pode dobrar tubos de raio relativamente grande. A máquina é operada de modo manual. Um ângulo pode ser reduzido o grau predefinidos ou usar para definir o ângulo. O modelo básico de 25 e 42 desta série de mandril extrator. Básica modelo 176 e 114 estão com o extrator de mandril, que podem ser utilizados para dobrar tubos sem mandris, mas a estrutura da máquina e extrator de mandril pode ser construído se forem necessárias.

Modelo Especificação	Unidade	12105	12106	12107	12108	12100
		TB-25	TB-42	TB-76	TB-114	TB-34
Max tamanho de dobra	mm	25 x 2	42 x 2	76 x 2	114 x 10	34 x 5
Max. raios de dobra	mm	120	150	450	450	120
Angulo de dobra	°	185	185	185	185	210
Altura de centro	mm	950	1000	1050	1100	990
Cumprimento de Mandril bar	mm	1000	1400	optional	optional	-
Velocidade de dobra	r/min	0-4	0-3.5	0-2	0-2	1
Potência de Motor	kw	0.75	3	5.5	11	1.1
Tamanho extra	m	1.4 x 0.7 x 1.1	1.9 x 0.8 x 1.1	1.9 x 1.1 x 1.2	2.5 x 1 x 1.5	0.85 x 0.57 x 1
Peso	kg	200	450	2500	3500	500
Modelo antigo		W27YS-25	W27YS-42	W27YS-76	W27YS-114	W27S-34
