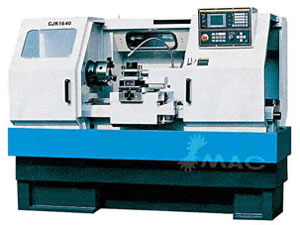

Torno CNC

Torno CNC (22905,22906,22907)

Equipamentos Especiais
1. Gerador de pulso manual X/Z
2. Mandril hidráulico
3. Mandril elétrico

Acessórios opcionais
1. 4- mandíbula mandril e sua base
2. Placa de condução

Descrição
1. Série CJK1630/40/60 do Torno CNC é capaz de cortar diversos cilindros internos e externos, cones afilado, arcos, superfícies curvas, faces terminais, alinhamento métrica ou de polegada, etc. Esta série é competente para vários tipos, usinagem em lotes pequenos e médios. Mais vantagens da máquina podem ser obtidos quando há usinagem de peças complexas e de alta precisão. As 4 ou 6 estações pós ferramenta é opcional de acordo com as diferentes necessidades dos clientes. A segurança operacional tem sido especialmente considerado no design da máquina. De modo que, a tampa de proteção móvel e placa de advertência pode garantir a segurança dos operadores.
2. O Sistema CNC SINUMERIK 802S apresenta microprocessador de 32 bits, PLC integrado, painel de comando separada NC e painel de controle da máquina, com menos dados e menu de exibição em chinês ou Inglês com sistemas CNC como DTM-5T, KND100T, FANUC-0TD, FANUC POWER MATE 0 etc. Também estão disponíveis.
3. O sistema é a melhor escolha para usinagem para a sua operação simples e conveniente de programação.

ITEMS		UNIDADE	22905	22906	22907
			LNC1630	LNC1640	LNC1660
Capacidade	Diâmetro do balanço sobre a cama	mm	Φ410
	Diâmetro balanço sobre o transportador	mm	Φ180
	Max. diâmetro de torneamento	mm	Φ340
	Max. comprimento da peça	mm	750	1000	1500
	Max. comprimento de torneamento	mm	550	800	1300
Eixo	Diâmetro do furo do eixo	mm	Φ52
	Tipo do nariz do eixo (Tipo de fechamento da came)		ISO 702/ ll No.6
	Velocidade do eixo (sem etapas)	rpm	8-2000 8etapas
	Tipo do furo do eixo (Morse)		No. 6
	Unidade do eixo da potência do motor	kw	4
Ações de pé	Diâmetro de ações de pé	mm	Φ55
	Velocidade de Ações de pé	mm	120
	Afinamento do Ações de pé		No.4
Torre	Movimento transversal rápido X/Z	m/min	3/4
	Número de estações de ferramenta		4
	Ferramenta O. D. tamanho	mm	20 x 20
	Movimento X	mm	200
	Movimento Z	mm	550	800	1300
Outro	Potência da bomba de refrigeração	kw	0.09
	Dimensão (L x W x H)	mm	1890 x 1260 x 2050	2140 x 1260 x 2050	2640 x 1260 x 2050
	Peso bruto / líquido	kg	1700/1500	2000/1800	2500/2300
Modelo antigo			CJK1630	CJK1640	CJK1660
