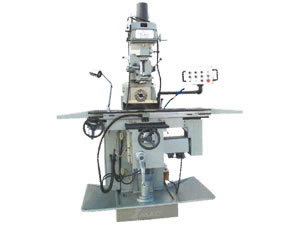

Fresadora Horizontal e Vertical Universal

Fresadora Horizontal e Vertical Universal

Características
Super largura da cama e trilho afiado da caixa, que foram temperadas e retificadas com precisão, com alta rigidez e estabilidade. O trilho do selim é revestido com cinto usável TF. A máquina tem um eixo vertical e um eixo horizontal, os eixos e engrenagens foram temperadas e retificadas, com corte adequado pesado.

Equipamento padrão
1. Gabinete elétrica e desliga o painel de controle
2. Bomba de lubrificação elétrica
3. Lâmpada de Trabalho
4. Joelho de elevação do motor rápida
5. Barra de tração
6. Protetor de salpicos de plástico
7. Sistema de arrefecimento
8. Placa coletoras de óleo
9. Nivelamento do parafuso

			13119	13120		13121
Modelo		Unidade	TMN6330H	TM6330H		TMS6330H
Tamanho da mesa		mm	300 x 1300	300 x 1300	300 x 1500	300 x 1370	300 x 1500
Deslocação longitudinal da mesa(manual)		mm	845	845	1000	880	1000
Deslocação transversal da mesa (manual)		mm	385	385	385	380	380
Deslocação vertical do Joelho (manual)		mm	435
Taxa de alimentação longitudinal da mesa		mm/min	0-3500 Servo Motor	-
Taxa de alimentação transversal da mesa		mm/min		-
Velocidade rápida do joelho		mm/min	900
	Potência do motor	HP	5HP			3HP/OPT.5HD
	Velocidade	rpm	(padrão: 16 etapas): 50HZ: 65-4500/HZ: 80-5440 (Opcional: com velocidade variável): 65-3750
	Cone		ISO40			padrão:R8/OPT.ISO40
Vertical	Deslocação do eixo oco	mm	127
Eixo	Alimentação do eixo oco	mm/rev	0.04/0.08/0.15
	Cabeça rotativa		(R/L) 90°
	Distância da extremidade do eixo à superfície da mesa	mm	115-545
	Potência do motor	HP	5HP
	Velocidade	rpm	50HZ: 45/80/165/260/500/980 60HZ: 55/100/200/315/600/1180
Eixo horizontal	Cone		ISO40
	Distância do centro do eixo à superfície da mesa	mm	-20-410
	Distância do centro do eixo para RAM	mm	183
Deslocação de Ram		mm	480
Ram rotativo			360°
Peso líquido		kg	1900	1900	1950	1680	1730
Tamanho da embalagem (L x W x H)		cm	180 x 150 x 220	180 x 150 x 220	180 x 150 x 220	180 x 160 x 220	180 x 180 x 220
Modelo antigo			XN6330H	X6330H		XS6330H
