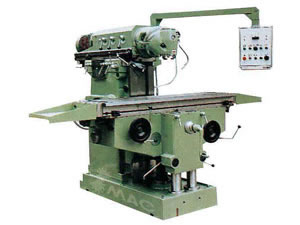

Fresadora Universal

Fresadora Universal
Acessórios opcionais
1. Divisão da cabeça
2. Mesa giratória
3. Torno-planície
4. Porta ferramenta
5. Nivelamento
6. Centro de torneamento
7. Mola
8. Cunha de ferro

Acessórios padrão
1. Fresagem arbor
2. Barra de tração
3. Injetor de óleo
4. Ferramentas
5. Manuais

Aplicação
Fresadora Tipo Ram e com Display Digital são produtos recém-desenvolvidos baseados em Fresadora Tipo joelho tradicionais e têm características mais avançadas do que o geral. Estas máquinas podem furar qualquer superfície através do ângulo frontal semi-esfera girando a cabeça de fresagem. Capacidade de processamento ampliada, amplia intervalo de rotação do eixo, mudança de velocidade infinitamente, para os dois conjuntos operacional, operação fácil, intertravamento entre o bloqueio e potência do sistema de alimentação manual, com sistema de lubrificação automática, rigidez suficiente e assim por diante.
Estas máquinas podem furar, acanelar, sulco inclinado, pode até mesmo furar e acanelar na cavidade de algumas peças. Eles são adequados para operação metalúrgica em todos os tipos de fábricas, especialmente para os moldes e matrizes.

			13401		13402		13403
			URMD46	URM46	URMD46/1	URM46/1	URMD46/2	URM46/2
Nome		Unidade	URMD50	URM50	URMD50/1	URM50/1	URMD50/2	URM50/2
			URMD56	URM56	URMD56/1	URM56/1	URMD56/2	URM56/2
			URMD60	URM60	URMD60/1	URM60/1	URMD60/2	URM60/2
			460 x 1435		460 x 1635		460 x 2000
Mesa de trabalho (peso x comprimento)		mm	500 x 1435		500 x 1635		500 x 2000
			560 x 1435		560 x 1635		560 x 2000
			600 x 1435		600 x 1635		600 x 2000
	Número		5
Ranhadura em T	Largura	mm	18
	Distância	mm	80
Deslocação da mesa	Longitudinal	mm	1100		1300		1500
	Transversal	mm	700
Deslocação de ram	Vertical	mm	500
Distância mínima entre o nariz do eixo e a superfície da mesa		mm	40
Ângulo giratório de fresagem da cabeça			Qualquer 360 em frente semi-esfera
Cone do eixo			ISO50
Velocidades do eixo	Intervalo	rpm	30-2050
	Número		27
Intervalo de alimentação da mesa e ram	Longitudinal	mm/min	10-1000
	Transversal	mm/min	10-1000
	Vertical	mm/min	6-640
Número de alimentação			Infinitely variable
Intervalo de alimentação da mesa e ram	Longitudinal	mm/min	2200 2540
	Transversal	mm/min	2200 2540
	Vertical	mm/min	1460 1700
Motor do eixo	potência	kw	7.5
	Velocidade	rpm	1440
Motor de alimentação	Torque	Nm	30
	Velocidade	rpm	1500
Motor de alimentação rápida	Potência	kw	3
	Velocidade	rpm	1500
Resolução do display digital		mm	0.005
Precisão de posicionamento		mm	0.05
Precisão de reestabelecimento		mm	0.01
Max. rolamento de peso da mesa		kg	1500
Dimensões total (L x W x H)		mm	2050 x 2421 x 1950		2100 x 2621 x 1950		2100 x 2986 x 1950
Peso líquido		kg	3300		3500		3700
			XS5746		XS5746/1		XS5746/2
Modelo antigo			XS5750		XS5750/1		XS5750/2
			XS5756		XS5756/1		XS5756/2
			XS5760		XS5760/1		XS5760/2
