Retificadeira de Cortador

Retificadeira de Cortador

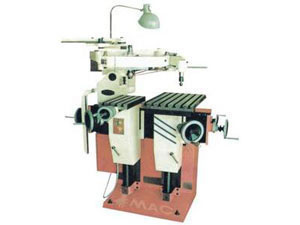

Máquina de gravura pantógrafo 3-D

		13602	13603
MODELO		EM20A	EM22A
Max. comprimento de fresagem (com vedação reduzida 1:1.5)		220mm	250mm
Max. largura de fresagem (com vedação reduzida 1:1.5)
Distância entre centros pantógrafo		380mm	420mm
Taxa de proporção de fresagem		1.5:1-8:1
Tamanho da mesa de trabalho (Comprimento x peso)		200 x 360mm
Deslocação da mesa de trabalho--- Longitudial/tranversal/Vertical
Tamanho da mesa de cópia (comprimento x peso)		320 x 500mm
Tamanho da mesa de cópia --- Longitudial/Vertical		200mm/320mm
Faixa de rotação da mesa de cópia		360
Max. distância do nariz do eixo à superfície da mesa de trabalho		360mm
Eixo: Deslocação rápido/ Micromovimento		6mm/1mm
Velocidade do eixo: etapas/intervalo		12 etapas/ 1600-2000rmp
Dia. pinças de mola métrica /polegada (feito sob encomenda)		3, 4, 6, 8, 10mm or 1/8", 3/16", 1/4", 5/16", 3/8"
Motor	Potência / tensão Velocidade / Freqüência	0.37kw/220, 380, 420, 440V
		2840rmp/50Hz or 3400rmp/60Hz
Dimensões / peso líquido		135 x 930 x 140cm/690kg
Dimensões da embalagem /peso bruto		164 x 114 x 180cm/940kg
Modelo antigo		X4220A	X4222A

Acessórios opcionais
Fresadora-cortadora universal KXM10C
3- mandíbula mandril 110
Mesa giratória TS/80
Torno giratória QH88

Fresadora-cortadora universal

		13604	13605
MODELO		UCG10B	UCG10C	in
Rebolo abrasivo	Diâmetro	F100mm	F100mm	F4"
	Espessura	50mm	50mm	2"
	Diâmetro do furo	F20mm	F20mm	3/4"
Velocidade do eixo
Intervalo de diâmetro de fresagem da pinça		F3-F25mm	F3-F25mm	1/8"-1"
				1/8"-5"
Curso longitudinal de cortador		140mm	140mm	51/2"
Curso longitudinal de fresagem micro cortador		18mm	18mm	3/4"
Curso de fresagem da roda do eixo
Intervalo de fresagem do ângulo de cone		00-1800	00-1800
Intervalo de fresagem do ângulo de cone negativo		00-520	00-520
Intervalo de fresagem do ângulo de folga		00-440	00-440
Max. Intervalo de fresagem da ferramenta de torno		25 x 25mm	25 x 25mm	1"/1"
Intervalo de fresagem vertical		F3-F25mm	F3-F25mm
Intervalo de fresagem da broca		F3-F15mm	F3-F15mm
Potência		0.25kw	0.18kw
Velocidade		2810rpm	2810rpm
Velocidade		3400rpm	3400rpm
Tensão trifásica		220V,380V,110V,124V	220V,380V,110V,124V
Tensão monofásica		220V, 110V, 124V	220V, 110V, 124V
Frequência		50 or 60Hz	50 or 60Hz
(peso bruto):		80kg	80kg
(Dimensões da embalagem):		60 x 39 x 42 (cm)	60 x 39 x 42 (cm)
Modelo antigo		KXM10B	KXM10C
