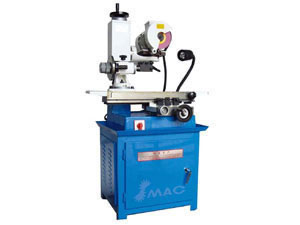

Retificadora Universal para Ferramenta de Cortador

Retificadora Universal para Ferramenta de Cortador
Modelo MY-50A

A máquina pode ser usada para afiar e moer cortadores diversos, incluindo cortadores de alocação, fresas de ponta, fresa R, fresas cilíndricas, cortadores de rosto e lateral, cortador único ângulo, alargadores, ferramentas de tornear, ferramentas para torneamento em R, fresagem brocas, torneiras de rosca, buris, cortadores de pesados, cortadores de papel circular.
O apoio de cabeça de moagem é feita de um suporte de duplo giro, que pode girar em polanes horizontais e verticais, e ajustar o rebolo em 3-D.
Desde que a cabeça pode girar 360 ° no plano horizontal, o rebolo pode ser alterado rapidamente.

	14180
Modelo	UCG-50A
Diâmetro máximo da peça	270mm
Máx. Comprimento da peça ser (entre centros)	270mm
Centro de altura sobre a mesa	137mm
Deslocamento longitudinal da tabela	300mm
Deslocamento transversal da mesa	190mm
O curso vertical da roda	150mm
Giratória da cabeça da roda no plano horizontal	±45°
Inclinação do eixo da roda	±45°
Velocidades do eixo da roda	2800rpm
Tensão	110V/220V/380V
Potência total	375W
Dimensão total	680 x 560 x 790mm
Peso bruto / peso líquido	160kg
Velho modelo	MY-50A

Acessário de patrão

NO	Nome	Spec	Quantidade	Funcões
1	Estrutura principal	50A	1PCS	Estrutura principal
2	Rebolo	50B	1PCS	Instalado na máquina principal
3	Ferramenta Universal moedor	50C	1PCS	Configuração básica. Para a moagem de alargadores, cortadores de fresagem, fresas laterais, frente e cortadores laterais.
4	virando porta-ferramenta	50C	1PCS	Configuração básica. Equipado em 50H, pode ser usado para moer comuns ferramentas de torneamento, ferramentas torneamento, desbaste ferramentas de torneamento, corte de ranhuras de multa ferramentas de torneamento, ferramentas de plaina, e ferramentas para torneamento de vários ângulos.
5	Cônico caramanchão		3PCS	Um deles pode ser instalado em 50H
6	Ferramentas		1 sets	Chave hexágonal do anel

Acessário opcional

7	moagem final retificadora de corte	50D	PCS	Para a moagem de arestas de corte de fresas, fresas, lâminas de fresas de ponta, e cortadores de lado.
8	Cortador Universal Tipo-R	50E	PCS	Para a moagem de arestas de corte de fresas, corta-bladers de fresas-cortadoras, cortadores laterais, fresas tipo R, tipo-R ferramentas de torneamento, fresas e diversos cone.
9	Universal retificadora de corte para substituição livre	50F	PCS	Para brocas, pontas de fresas final, fresas laterais, barras redondas. Pode uma came para sair.
10	Máquina kit de ferramentas	50H	PCS	Pode servir de apoio.
