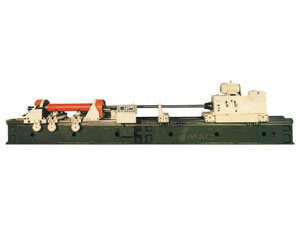

Máquina de Afiação de Furo Profundo

Máquina de Afiação de Furo Profundo

Aplicação da máquina
1. Esta máquina é um equipamento especial usado para afiar peças cilíndricas com buraco profundo, como várias garrafas de óleo hidráulico e cilindricas. Também pode reparar e manter cônicos e elipticidade peças usinadas com o ajuda de afiador parcial.
2. Ciclo de Auto-unidade de controle de tempo alternativo é usado nesta máquina durante aperfeiçoar de modo a garantir a precisão dos furos usinados e diminuir a intensidade de trabalho.
3. Lâminas de areia e peças sempre mantêm a pressão constante durante a afiação. É uma característica de alta eficiência e força de corte forte. Ele pode realizar em bruto e acabar de afiar peças em buraco profundo cilíndricos, após mal-chata. Ele pode exercer directamente o aperfeiçoamento com a eficiência elevada de tubos de aço com bom desenho do frio. Processamento do buraco profundo tradicional é simplificado usando esta máquina. A produtividade épode ser grande em muito dobrado. Materiais de peças afiadas podem ser de ferro fundido ou de todos os tipos de aço, incluindo peças de atenuação.
4. Sistema de refrigeração da máquina adota o método de três etapas de filtragem a fim de garantir compensação de refrigeração. Esta máquina é controlada pelo centro de operação elétrica. É fácil, seguro e de confiança na operação.
5. Ela pode realizar, não só aprimoramento de produtos de massa, mas também peças em lotes pequenos. É um equipamento perfeito para máquinas de partes com buraco profundo.

ESPECIFICAÇÃO	17603	17604
	2M2125	2M2135
Faixa de afiar dia..	40-250mm	80-350mm
Máx. Profundidade Afiação	12000mm	12000mm
Dia. Faixa de peças de fixação	50-350mm	100-420mm
Centro de altura	350mm	350mm
Gama de velocidade do eixo de cabeçote	25-400rpm	15-240rpm
alternativa velocidade de afiar caixa	5-25m/min	5-25m/min
Velocidade da peça (constante)	-	10r/min
Fluxo de pistão hidráulico	100L/min	100L/min
Máx. Pressão de funcionamento do sistema hidráulico alternativo	5MPa	6.3MPa
Fluxo de cabeça aperfeiçoar a expansão do sistema	12.5L/min	12.5L/min
Máx. Pressão de afiar a cabeça de expansão do sistema	6MPa	6MPa
Volume do sistema hidráulico	200L	560L
Fluxo da bomba de refrigeração	100L/min	200L/min
Volume do tanque de refrigeração	950L	1200L
Capacidade de refrigeração	-	12000kcaph
A potência do motor de afiação da caixa	11kw	15kw
Poder do motor da peça rotativa	-	4kw
A potência do motor do sistema alternativo	11kw	11kw
Potência do motor da cabeça aperfeiçoando ampliação do sistema	1.1kw	1.5kw
Potência do motor da bomba de refrigeração	0.25kw	0.45kw
A potência do motor de refrigeração conjunto	-	3.7kw
