Broqueadora Vertical

Broqueadora Vertical

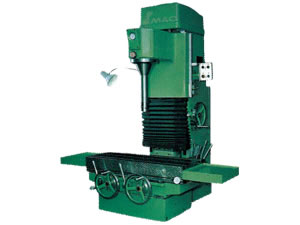

Broqueadora Vertical é usada principalmente para furos de diâmetro de alta precisão da luva do cilindro de motor e outros furos precisos.

Características
A tabela têm movimento longitudinalmente e latitudinalmente do dispositivo. Têm rápido trabalho de centralização do dispositivo.
Dispositivo de medição de perfuração. Também oferece a opção de leitura digital para fora para os quadros em movimento.

1. Universal do eixo
2. Perfuração do fuso 110
3. Perfuração do fuso 75
4. Perfuração do fuso 56
5. Perfuração do fuso 45
6. Caixa de ferramentas
7. V-tipo do cilindro elétrico
8. Rápida fixação do cilindro
9. Dispositivo de medição perfuração
10. Perfuração do fuso 150
11. Universal e moagem de cabeça chata
12. 4 # barra de mandrilar
13. Suporte do cortador de 250milling

Acessórios da Máquina
●Acessórios de patrão ▲ Acessórios Opcionais

1

2

3

4

5

6

7

8

9

10

11

12

13

BC16A

▲

●

▲

▲

●

▲

T716

BC10B

▲

●

▲

▲

●

●

T7210B

BC20B

▲

▲

▲

▲

▲

●

▲

▲

●

●

●

T7220B

BC20C

●

▲

▲

▲

▲

●

▲

▲

●

●

●

●

T7220C

BC20D

●

▲

▲

▲

▲

●

▲

▲

●

●

●

●

T7220D

Modelo Especificação		14501	14502	14503	14504	14505
		BC20B	BC10A	BC16A	BC20D	BC20C
Máx. dia chato.	mm	200	100	165	200	200
Máx. profundidade chato	mm	500	325	410	500	500
velocidade dos passos do eixo		9	9	9	250	250
Eixo faixa de velocidade	mm/rev	53-840	65-100	190-600	53-840	53-840
etapas de alimentação do eixo	mm	4	4	4	9	9
Eixo faixa de avanço	mm	0.05-0.20	0.05-0.20	0.05-0.20	0.05-0.20	0.05-0.20
Curso do eixo	mm	710	410	550	710	710
Distância de certerline eixo no sentido vertical no slide	mm	315	390	315	315	315
Dimensão da tabela	mm	500 x 1250	400 x 1000	500 x 1200	500 x 1250	500 x 1250
Curso longitudinal	mm	900	650	700	100	100
viagens Cruz	mm	100	100		160	160
Precisão da máquina		IT7	IT7	IT7	IT7 IT8	IT7 IT8
Arredondamento	mm	0.0025	0.002	0.0025	0.005	0.005
Cilindricidade	mm	0.01/300	0.01/300	0.01/300	0.01/300	0.01/300
rugosidade da superfície	mm	Ra0.8	Ra0.8	Ra0.8	Ra0.8	Ra0.8
Dimensões	mm	1580 x1250 x2340	1700 x1550 x1900	1860 x1500 x2230	1588 x2610 x2350	1588 x2610 x2350
N.W/G.W.	kg	3300/3800	2000/2500	2500/3000	3500	3500
Modelo velho		T7220B	T7210A	T716A	T7220D	T7220C
