Torno de Escote

Torno de Escote

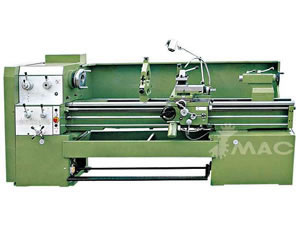

Torno de Escote (Φ65mm Furo do Eixo Árvore)

Características
Precisão sob o solo
Freio magnetoelectrical pode ser importado; conformidade –CE
Dispositivo limitador de torque de segurança para o fuso
Sobrecarga da embreagem de segurança para alimentar a haste
Movimento transversal rápido (opcional)
Principal eixo apoiado em dois pontos com precisão de rolamentos de rolos cônicos

Acessórios opcionais
1. Luneta fixa
2. Seguidor pedestral
3. 4- mandíbula mandril 320 milímetros
4. Placa da face
5. Fio de discagem
6. Deslocação longitudinal automática
7. Centro
8. Mudança rápida pós ferramenta
9. 4 Posições de deslocação longitudinal automática

Acessórios de padrão
1. 3- mandíbula mandril 250 milímetros
2. placa de condução
3. Centro & luva central
4. Injetor de óleo
5. Deslocação
6. Manual de Operação

12705 12706 12708 12709
MODELO LY6 1/2 36B LY6 1/2 40B LY6 1/2 50B LY6 1/2 60B
CAPACIDADE Máx. balanço sobre a cama 360mm (14") 400mm (16") 500mm (20") 600mm (24")
Máx. Balanço sobre corrediça transversal 185mm (7 1/4") 225mm (9") 325mm (13") 360mm (14")
Distância ao centro 1000, 1500, 2000mm
Max balanço sobre o escote 490mm (20") 530mm (21") 630mm (25") 730mm (29")
Comprimento eficaz do escote 260mm (10 1/4")
Largura da cama 7.5kw 330mm (13") 330mm (13")
Cabeçote Furo do eixo 65mm (2 3/5")
Nariz do eixo ISO-C6 or ISO-D6
Cone do eixo Metric 70mm
Velocidades do eixo (Número) 22-1800rpm (15 etapas)
ALIMENTACAO Intervalo métricas sem parafuso (tipos) 0.5-28mm (66 tipos)
Intervalo de polegada sem parafuso (tipos) 1-56inch (66 tipos)
Intervalo do módulo sem parafuso (tipos) 0.5-3.5mm (33 tipos)
Intervalo diametral sem parafuso (tipos) 8-56D.P (33 tipos)
Variação longitudinal de alimentação (tipos) 0.072-4.038mm/rev (0.0027-0.15 polegada/rev) (66 tipos)
Variação transversal de alimentação (tipos) 0.036-2.019mm/rev (0.00213-0.075 polegada/rev) (66 tipos)
Velocidade rápida de transporte 5m/min (16.4 ft/min)
Tamanho do Fuso: diâmetro do parafuso 35mm/6mm or 35mm/1/4"
Transporte Deslocação da corrediça transversal 300mm (13")
Deslocação pedestral composto 130mm (5")
Tamanho da seção transversal de haste de ferramenta 20 x 20mm 20 x 25mm (1 x 6/8polegada) 25x 25mm
Ações de pé Cone da luva para ações de pé Morse No.5
Diâmetro da luva para ações de pé 75mm (23/5")
Transporte da luva para ações de pé 120mm (43/4")
MOTOR Motor de movimento transversal 4.0kw or 5.5kw or 7.5kw 5.5kw or 7.5kw
motor da bomba de refrigeração 0.125kw
Motor de movimento transversal rápida 0.12kw
Tamanho da embalagem(L x W x H)
Distância ao centro 1000mm 2420 x 1150 x 1800mm (96 x 46 x 71in.)
1500mm 2920x 1150 x 1800mm (115 x 46 x 71in.)
2000mm 3460 x 1150 x 1800mm (137x 46 x 71in.)
Peso liquido /peso bruto (Kgs)
Distância ao centro 1000mm 1520/2170kg 1560/2210kg 1600/2250kg 1640/2290kg
1000mm 1750/2390kg 1770/2410kg 1830/2470kg 1870/2530kg
1000mm 2010/2780kg 2070/2820kg 2130/2860kg
Modelo antigo CD6 1/2 36B CD6 1/2 40B CD6 1/2 50B CD6 1/2 60B
