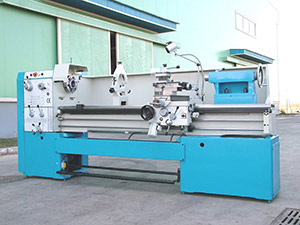

Torno de Escote

Torno de Escote (Φ80mm Furo do Eixo Árvore)

Características
1. Grande plano, com bom aspecto
2. Endurecido e engrenagem PEISHAUER
3. Eixo principal balanceada dinamicamente
4. Múltipla escolha: você pode escolher o sistema métrico ou em polegadas, na roda direita ou esquerda, múltiplas tensões e freqüências, com ou sem "CE" sistema de proteção e sistema de movimento rápido
Acessórios padrão
1. 3- mandíbula mandril 250mm
2. Placa de condução
3. Centro e luva central
4. Injetor de óleo
5. Deslocação
6. Manual de Operação

Acessórios opcionais
1. Luneta fixa
2. Seguidor pedestral
3. 4- mandíbula mandril 320mm
4. Placa da face
5. Disco sem parafuso
6. Deslocação longitudinal automático
7. Centro
8. Mudança rápida pós ferramenta
9. 4- Posição de viagem longitudinal automático

		12701	12702	12703
MODELO		LY6 1/2 40C	LY6 1/2 50C	LY6 1/2 60C
CAPACIDADES	Max. balanço sobre a cama	440mm (16")	500mm (20")	600mm (24")
	Max. balanço sobre a corrediça transversal	225mm (9")	325mm (13")	360mm (14")
	Distância ao centro	1000, 1500, 2000mm
	Max balanço sobre o escote	530mm (21")	630mm (25")	730mm (29")
	Comprimento eficaz do escote	260mm (10 1/4")
	Largura da cama	330mm (13")
Cabeçote	Furo do eixo	80mm (2 3/5")
	Nariz do eixo	ISO-C8 or ISO-D8
	Cone do eixo	85mm métrico
	Velocidades do eixo (Número)	24-1600rpm (15 etapas)
Alimentação	Intervalo métricas sem parafuso (tipos)	0.5-28mm (66 tipos)
	Intervalo de polegada sem parafuso (tipos)	1-56inch (66 tipos)
	Intervalo do módulo sem parafuso (tipos)	0.5-3.5mm (33 tipos)
	Intervalo diametral sem parafuso (tipos)	8-56D.P (33 tipos)
	Variação longitudinal de alimentação (tipos)	0.072-4.038mm/rev (0.0027-0.15 polegada/rev) (66 tipos)
	Variação transversal de alimentação (tipos)	0.036-2.019mm/rev (0.00213-0.075 polegada/rev) (66 tipos)
	Velocidade rápida de transporte	5m/min (16.4 ft/min)
	Tamanho do Fuso: diâmetro do parafuso	35mm/6mm or 35mm/1/4"
TRANSPORTE	Deslocação da corrediça transversal	300mm (13")
	Deslocação pedestral composto	130mm (5")
	Tamanho da seção transversal de haste de ferramenta	20 x 25mm (1 x 6/8inch)		25 x 25mm
Ações de pé	Cone da luva para ações de pé	Morse No.5
	Diâmetro da luva para ações de pé	75mm (23/5")
	Transporte da luva para ações de pé	120mm (43/4")
MOTOR	Motor de movimentação principal	4.0kw or 5.5kw or 7.5kw		7.5kw
	motor da bomba de refrigeração	0.125kw
	Motor de movimento transversal rápida	0.12kw
Tamanho da embalagem (L x W x H)
Distância ao centro 1000mm		2420 x 1150 x 1800mm (96 x 46 x 71in.)
1500mm		2920x 1150 x 1800mm (115 x 46 x 71in.)
2000mm		3460 x 1150 x 1800mm (137x 46 x 71in.)
Peso liquido /peso bruto (Kgs)
Distância ao centro 1000mm		1640/2290kg	1700/2350kg	1800/2500kg
1000mm		1850/2550kg	1910/2610kg	2010/2760kg
1000mm		2090/2860kg	2150/2920kg	2250/3070kg
Modelo antigo		CD6 1/2 40C	CD6 1/2 50C	CD6 1/2 60C
