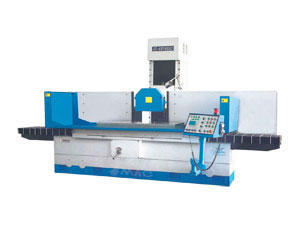

Retificadora Plana com Coluna Móvel

Retificadora Plana com Coluna Móvel

Equipamento de padrão
1. Tanque de refrigeração
2. Base de roda de desenhar
3. Flange e extrator de rodas
4. Roda padão de balanço caramanchão balanço da iluminação de Trabalho
5. Nivelamento do parafuso da cunha e fundação
6. Unidade de desmagnetização
7. PLC controlador automático de moagem (somente para o modelo AHD)
Equipamento opcional
1. Eleitor mandril magnético
2. Manual cômoda rodas paralelas
3. Tanque com separador magnético
4. Tanque com papel de filtro
5. Tanque com papel filtro e separator magnética

			13909	13910	13912	13913	13914
Modelo		Unid	SG 50100 AHR/AHD	SG 50160 AHR /AHD	SG 60120 AHR /AHD	SG 60160 AHR /AHD	SG 6022 0AHR /AHD
Tamanho de mesa		mm	500 x 1000	500 x 1600	610 x 1260	610 x 1600	610 x 2200
Máx. moagem (Lon. x Tran)		mm	500 x 1000	500 x 1600	610 x 1260	610 x 1600	610 x 2200
Máx. distância de mesa em eixo central		mm	600
Padrão de sizse mandril magnético		mm	500 x 1000 x 1	500 x 800 x 2	600 x 1000 x 1	600 x 800 x 2	600 x 1000 x
Velocidade da tabela movimento longitudinal		m/min	5-25
cabeça de rodas movimento transversal	A alimentação automática	mm/t	0.5-20
	Velocidade rápida	m/min	1.25
	alimentação de volante	mm/div	0.02
cabeça de rodas movimento verical	A alimentação automática	mm/t	0.005, 0.01, 0.015, 0.002, 0.03, 0.04(only for AHD model)
	Velocidade rápida	m/min	230
	alimentação de volante	mm/div	0.02
Roda	Velocidade	rpm	1450(50Hz), 1740(60Hz)
	tamanho (OD x W x ID)	mm	355 x (20-50) x 127
Motor do eixo		kw	7.5
Máx. capacidade de carga da tabela (incluir mandril)		kg	700	880	970	1230	1690
potência nominal total		kw	12		14
Altura da máquina		mm	2390 (incluindo base de embalagem)
Espaço ocupado (L x W)		mm	4700 x 2200	7120 x 2200	4000 x 2400	4700 x 2400	6000 x 2400
Peso bruto		kg	5500	6000	6500	7000	8000
