Retificadoras Planas

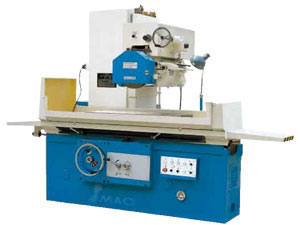

Retificadoras Planas (13902-1)

Esta série de máquina-ferramenta é um novo produto de melhor qualidade sobre a fundação da superfície de moagem do modelo da máquina M7130G. É apropriado para moer superfícies de várias partes da indústria de maquinária.

Característica
1. O movimento longitudinal da mesa de trabalho e o movimento transversal da cabeça de moagem têm transmissões hidráulicas, e a modulação de velocidade é continuo.
2. A cama da máquinas-ferramenta adota o projeto de simetria da cabeça e é pouco o calor-distorção. Usa o óleo para aquecer o retorno do guía de deslizamento da cama, a mudança de retidão do guía de deslizamento está abaixo de 0.005mm.
3. M7130 têm a alimentação da cabeça perpendicular manual, e tem o mecanismo de elevação rápida. Pode aliviar o trabalho de intensidade e aumentar a eficiência do trabalho.
4. Os equipamentos eléctricos M7130 traz o nosso padrão do novo nacional, e aumenta a segurança para equipamentos elétricos do bloqueio. É muito conveniente para operar.
5. O movimento de máquinas-ferramenta é suave e constante, a função é de confiança, o ruído é baixo e a precisão é estável. É conveniente para os usuários para operar.

	13902-1	13902-2	13902-3	13903-1	13903-2
Especificações principais	SG30G/F	SG30G/FG	SG32/F	SG32 x 16	SG32 x 20
Tabela superfície de trabalho (W x L)	320 x 1000mm		320 x 1000mm	320 x 1600mm	320 x 2000mm
Máx. tamanho da peça a ser moída (W x L x A))	320 x 1000 x 400mm	320 x 1000 x 600mm	320 x 1000 x 400mm	320 x 1600 x 400mm	320 x 2000 x 400mm
Tabela longitrdinal de viagens (hidráulico)	200-1100mm		200-1100mm	200-1700mm	200-2100mm
Velocidade do quadro (stepless)	3-25m/min		3-25m/min
Min. Por alimentação-dial mão-graduado em	0.005mm		0.01mm
Moagem tamanho da roda (O. D x W x I. D)	F350 x 40 x F127mm		F350 x 40 x F127mm
O equipamento eléctrico capacidade total	10KVA		10KVA
Moagem de alimentação do motor da roda	5.5kw		5.5kw
Velocidade	1440r/min		1440r/min
Trabalho de superfície para paralelismo em nível de base	300: 0.005mm		300: 0.005mm
rugosidade da superfície	Ra0.63mm		Ra0.63mm
Máx. peso permitido de peça de trabalho (incluindo mandril electromagnética)	500kg		500kg	800kg	998kg
Mandril Electromagnético (W x L)	300 x 680mm		320 x 1000mm	320 x (880 x 2)mm	320 x (1000 x 2)mm
Dimensões totais (L x W x H)	2295 x 1500 x 2062mm	2295 x 1500 x 2262mm	2295 x 1500 x 2062mm	4360 x 1508 x 2062mm	5020 x 1508 x 2052mm
Dimensões da embalagem caso (L x W x H)	261 x 167 x 242mm	261 x 167 x 262mm	261 x 167 x 242mm	470 x 170 x 244mm	532 x 170 x 244mm
N. W/G. W	3500/4000kg	3600/4100kg	3500/4000kg	4500/5000kg	5000/5500kg
velho modelo	M7130G/F	M7130G/FG	M7132/F	M7132 x 16	M7132 x 20
