Retificadora Cilíndrica

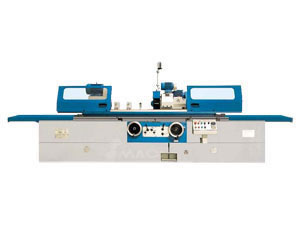

Retificadora Cilíndrica (UGG32x1500)

Retificadora cilíndrica da Série CG é apropriada para triturar a superfície exterior do cilindro e o cone.
Retificadora cilíndrica da Série CG é apropriada para moagem exterior / superfície interna do cilindro e o cone.
O movimento longitudinal da mesa de trabalho é conduzido por hidráulico ou volante. A mesa de trabalho pode até certo ponto, de modo que pode fazer a moagem adequada.
A alimentação da cabeça da roda de cruz é conduzido pelo sistema hidráulico, que realiza periódica e automáticamente.
Suprimento e conversão alimentar rápida. Pode também se alimentar de áspero e fino através do volante.
A maneira do guia de mesa de trabalho e cabeça da roda do CG50, da série UCG50 adopta hidrostática
lubrificação, sua velocidade em baixa têm movimento suave.
O eixo do CG50 e séries UCG50 é suportado pelo hidrostática e hidrodinâmica
rolamentos de alta rigidez, que faz o eixo giratório ter a exatidão elevada e rigidez perfeita.

A cabeça da roda de CG50 adota o motor de dupla velocidade e sua velocidade pode ser alterado mudando a posição da correia. A cabeça da roda do tipo universal (UCG50) adota o motor do inversor para realizar a velocidade continua na mudança. O fuso da cabeça da roda do tipo universal (UCG50) adota a estrutura do rolamento de deslizamento.
Apuramento da velocidade continuo de mudança. O fuso da cabeça da roda do universal para o centro de Uso de moagem de mandril, a cabeça de operação do tipo universal pode ser girar para qualquer posição dentro de sua direção conterclock 90 ° para que possa ser apropriado para a moagem da superfície interna ou externa do cone.
Retificadora cilíndrica da Série UCG tem o aparelho de moagem interno, retificação interna do eixo é suportado por rolamento de rolocom alta precisão.
O fuso worhead, do eixo da cabeça da roda, eixo de retificação interna, bomba Coolent, bomba de óleo hidrodinâmica e hidrostática são movidos por motores separados.
Cada peças móveis da máquina máquina com estrutura elétrica, hidráulica e mecânica de intertravamento têm bom desenhado, com aparência agradável, todas as alavancas de controle são centralizados no painel para tornar a operação mais fácil.
O decorador de rodas pode ser montado na superfície da mesa de trabalho ou no cabeçote móvel.

Modelo Descrição		Unit	13701-1	13701-2	13703-1		13705-1	137 05-2	13706	137 07-1
			CG20	UCG20	UCG32		CG50	UCG 50	CG63	CG80
Cpacidade geral
Distância entre centros		mm	500, 750	500, 750	1000, 1500		1500, 2000, 3000	1500, 2000, 3000	3000, 4000, 5000	3000, 4000, 5000
Centro de altura		mm	135	135	180		270	270	335	500
Dia. base (O.D)		mm	5-200	5-200	8-320		25-500	25- 500	30- 630	50- 800
Dia. base (I.D)		mm	-	25-100	30-100		-	30- 200
Máx. terreno comprimento (O.D)		mm	500, 750	500, 750	1000, 1500		1500, 2000, 3000	1500, 2000, 3000	3000, 4000, 5000	3000, 4000, 5000
Máx. terreno comprimento (I.D)		mm	-	100	125			320
Máx. peso da parte do trabalho		kg	-	100	150		1000	1000	3000	5000
Cabeça de Trabalho
Ângulo giratório		°	-	±90°	±90°			±90°
Centro de cone (MT)		MT	4	4	4		6	6	80# (Metric)	100# (metric)
velocidade do eixo		r/min	50Hz: 25-380	50Hz: 25-380	50Hz: 25-220		50Hz: 18-140	50Hz: 20- 224	50Hz: 8-150	50Hz: 6-80
cabeça de rodas
Velocidade do eixo da roda		rpm	1335	1670	1670	870		1330 /665	740	740
Cabeça de rodas viagem rápida		mm	50	50	50	100		100	100	100
Máx. Viagens		mm	205	205	246	437.5		370	475	550
Ângulo giratório		°		±30°	±30°			-30°
Volante - por sua vez a quantidade de movimento da roda		mm	rough: 2 fine: 0.5			rough: 4 fine: 0.5			rough: 6 fine: 0.5
Volante - a quantidade de movimento de células de rodas		mm	rough: 0.01 fine: 0.0025			rough: 0.02 fine: 0.0025			rough: 0.02 fine: 0.0025
Tamanho da roda		mm	500 x 50 x 203	400 x 50 x 203	400 x 50 x 203	750 x 75 x 305		500 x 75 x 305	900 x 75 x 305	900 x 75 x 305
velocidade da roda		mm	35	35	35	35		35 /17.5	35	35
Intema dispositivo de moagem
velocidade do eixo		r/min	-	1000	1000	-		7000	-	-
Tamanho da roda		mm	-	max: 35x25x10 min: 17x20x6	max: 50x25x13 min:17x20x6	-		max: 175x 32x13 min:17 x20x6	-	-
Tabela
alimentação manual por rev.		mm	6	6	6		5		5	5
Máx. Horária ângulo giratório	sentido horário	°	3°	3°	3°		3°(1500), 2°(2000, 3000)		2°(3000), 1°(4000, 5000)
	sentido anti-horário	°	9° (750), 8° (500)		7°(1000), 6°(1500)		6°(1500), 5°(2000), 3°(3000)		3°(300), 2°(4000, 5000)
Longitudinal faixa de velocidade		m/min	0.1-4	0.1-4	0.1-4		0.1-3	0.1-3	0.1-4	0.1-4
contraponto
Centro de fita (MT)		MT	4	4	4		6	6	80# (metric)	100# (metric)
Viagens Franzir		mm	30	30	30		70	70	100	100
Motor
Wheelhead potência do motor		Kw	5.5	4	5.5		15	5/7.5	18.5	18.5
Intema moagem		Kw		1.1	1.1			1.5
workhead potência do motor		Kw	0.75	0.75	1.5		2.2/3.6	4	5	10
Máquina
Peso bruto		t。	4(500) 4.2(750)	4.1(500) 4.3(750)	5.3(1000) 6.1(1500)		11.2(1500) 13(2000), 17.4(3000)		25(3000) 28(4000), 30	28(3000) 31 (4000),35
Cm Embalagem dimensão		cm	260x 206x 205( 500) 300 x206x 205 (750)	260x206x 205(500) 300x206x 205(750)	338x200x 205(1000) 438x200x 205(1500)			540 x270x 210 (1500) 610x 270x 210 (2000) 810 x270x 210 (3000)
velho modelo			MW1320	MW1420	M1432B		M1350	M1450	M1363	M1380
