Retificadora Cilíndrica

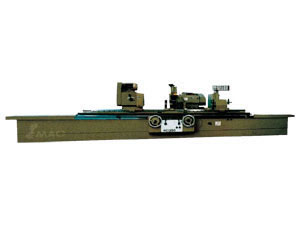

Retificadora Cilíndrica (13705)

A máquina é projetada e fabricada para processo cilíndrico ou cônico de superfícies externas com precisão de IT5 e IT6. É o mais apropriado para o trabalho ferramentaria e é conveniente para a parte simples ou produção em pequenos lotes.
O curso longitudinal da mesa de trabalho é controlado de modo contínuo por sistema hidráulica, e também pelo volante. A penetração da cabeça da roda é feita pela alimentação hidráulica automática periódica, e também pelo volante. A abordagem rápida e retirada de cabeça da roda, têm lubrificação da parte de deslizamento da mesa e parafuso de avanço controlados hidraulicamente

Acessórios de padrão
1. Tanque de 1 set
2. Roda cômoda 1 set
3. Roda com flange de um conjunto de balanceamento de rodas arbor 1 set de condução do 9 sets
4. Nivelamento 9.11pade cunha
Acessórios opcionais
1. Raio aparador 1 set dresser face Final 1 set 1 set Posicionador
2. Unidade de balanceamento de rodas um centro de repouso situada perto de tipo conjunto de resto tipo aberto constante 1 set

ESPECIFICAÇÃO TÉCNICA						CG50B/UCG50B
Especificação (mm)	Tamanho de embalagem (mm)					Peso liquido (kg)		Peso bruto (kg)
	L		W		H
F500x 1500	5650		2400		2120	8000		9500
F500x 2000	5650		2400		2120	9000		10500
F500x 3000	7500		2400		2120	11000		13000
Moagem dia	Com resto estável		mm			Max		200
			mm			Min		30
	Sem resto estável		mm			Max		500
			mm			Min		30
Max. peso de trabalho			kg		1000
Altura de centro			mm		270
Distância entre centros			mm		1500	(ME1350 x 1500)
			mm		2000	(ME1350 x 2000)
			mm		3000	(ME1350 x 3000)
Máx. Longitudinal de viagens mesa de trabalho			mm		1600	(ME1350 x 1500)
			mm		2090	(ME1350 x 2000)
			mm		3090	(ME1350 x 3000)
Estoque de rodas	velocidade da roda		m/s		35
	velocidade do eixo		r/min		892
	A rápida aproximação / retirada		mm		100
	Máx. Movimento		mm		410
Moagem da roda	Max		mm		F750 x 75 x F305
	Min		mm		F535 x 75 x F305
centro de estoque de trabalho			Morse						M6
centro extremidade de trabalho			Morse						M6
Motor de estoque de rodas			kW		15
Potência total dos motores			kW		19.85
Características
Movimento de manga do cabeçote móvel		70		Min. manual			0.0025
Auto-alimentação periódica		Yes		Roda de vestir e de compensação			Manual
PRECISÃO DE TRABALHO
Arredondamento				mm			0.0025
Uniformidade de diâmetro na seção longitudinal				mm			0.008
Rugosidade				mm			Ra0.2
Modelo velho					ME1350/ME1450
