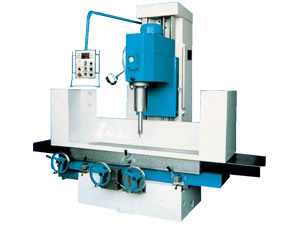

Fresadora-Retifica Plana e Broqueadora Cilíndrica

Fresadora-Retifica Plana e Broqueadora Cilíndrica
1. Apoio do eixo universal
2. Perfuração do eixo 150
3. Perfuração do eixo 110
4. Perfuração do eixo 84
5. Perfuração Bar 68
6. Perfuração Bar 55
7. Perfuração Bar 44
8. Perfuração Bar 22
9. Fresagem de cabeça 250
10. Moagem de cabeça 320
11. Perfuração e fresagem do prato chato do dispositivo de medição de caixa de resfriamento
12. de micrômetro interno
13. cilindro elétrico tipo-V
14. Pavio cilindro elétrico

		14601	14602	14603
		BGM170	BGM200	BGM250
Máx. diâmetro chato	mm	Φ170	Φ200	Φ250
Máx. profundidade chato	mm	400	500	500
Máx. retificação da área	mm	480 x 1000
Máx. moagem da área	mm	400 x 1000
Máx. furação e fresagem de diâmetro	mm	50
velocidade do eixo	r/min	120-1200
A alimentação do eixo	mm/min	10-700
A rápida velocidade de deslocação do eixo	mm/min	10-700
Curso do eixo	mm	760
Distância entre a face extremidade do eixo e mesa	mm	20-720
Distância entre eixos do eixo e plano de transporte vertical	mm	365
Alimentação da tabela longiudinal	mm	32-1350
A rápida velocidade de movimento da mesa longitudinal de delocamento	mm	32-1350
Tabela de viagem longitudinal	mm	150
Tabela de viagens latitudinal	mm	200
Dimensões da mesa (W x L)	mm	500 x1250	500 x1500	500 x1500
O motor principal	mm	3-5.5
Perfuração	mm	Ra 1.6
Moagem	mm	Ra 3.2
Moagem	mm	Ra 0.8
Dimensões do aparelho (L x W x H)	mm	2600 x 1630 x 2300
Dimensões da embalagem (L x W x H)	mm	1900 x 2250 x 2280
N.W./G.W.	kg	3300/3600	3500/380	3500/3800
Modelo velho		TXM170A	TXM200A	TXM250A

ACESSÁRIOS DA MÁQUINA

FIG. NO.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

BGM 170

●

▲

●

●

▲

▲

●

●

▲

●

●

▲

▲

▲

BGM 200

●

▲

▲

●

●

▲

▲

●

●

▲

●

●

▲

▲

▲

BGM 250

●

▲

▲

▲

●

●

▲

▲

●

●

▲

●

●

▲

▲

▲

REMARK

Acessários de patrão

Fixação para lf leitura da manga e dihital o movimento da mesa e outros eixos podem ser equipados de acordo com necessidades de usuários LF.

Acessários especiais
