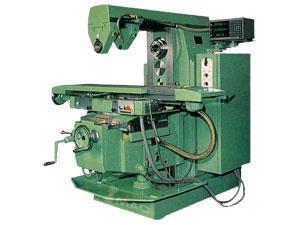

Fresadora Universal Tipo Joelho

Fresadora Universal Tipo Joelho

Acessórios padrão
1. Fresagem arbor
2. Fresamento, cortador arbor
3. Deslocação

Acessórios opcionais
1. Cabeça universal
2. Cabeça de fresagem universal
3. Mesa giratória

Tracção-parafuso
1. Injetor de óleo
2. Parafusos Fundação

Torno-Paralela
1. Mandril de fresagem
2. DRO

		13207	13208
NOME	Unidade	HUM32B	HUM40W
Mesa de trabalho
Superfície de trabalho (largura x comprimento)	mm	320 x 1250	400 x 1600
Rolamento	kg	500	700
Max. ângulo rotatório		±450	±450
No. de ranhaduras em T da mesa		3	3
Largura em T da mesa	mm	18	18
Distância entre ranhuras em T	mm	70	90
Max. viagem
Longitudinal (manual/auto)	mm	700/680	900/880
Transversal (manual/auto)	mm	255/240	315/300
Vertical (manual/auto)	mm	320/300	380/360
Eixo
Velocidade	r/min	30-1500	30-1500
No. de velocidades de eixo	Etapas	18	18
Cone	ISO	7:24 No.50	ISO50
Distância da linha central do eixo à superfície da mesa min/max	mm	30/350	30/380
Distância da linha central
da mesa à superfície vertical de trilho da coluna min/max	mm	215/470	255/570
Alimentação
Taxa de alimentação	mm/min	X, Y:23.5-1180 Z:8-394	X, Y:19-950 Z:6.3-317
Movimento transversal rápido	mm/min	X, Y:2300 Z:770	X, Y:2300 Z:770
No. de velocidades do eixo	Etapas	18	18
Motor principal
Potência	kw	7.5	11
Potência do motor de alimentação	kw	1.5	3
Dimensão total
Dimensões (comprimento x largura x comprimento )	mm	2294 x 1770 x 1665	2556 x 2159 x 1830
Peso líquido (aproximadamente)	mm	2650	3800
Modelo antigo		XA6132	X63W/1
