Fresadora Universal Tipo Joelho

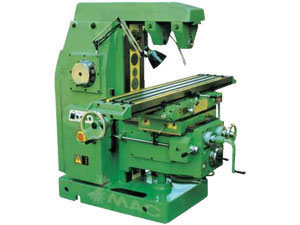

Fresadora Universal Tipo Joelho (HUM30A)
Acessórios padrão
1. Fresagem arbors
2. Ferramentas
3. Tracção-parafusos
4. Manuais

Acessórios opcionais
1. Cabeça de fresagem universal
2. Mesa giratória
3. Máquina de torneamento
4. Mandril e Pinças de trituração

		13201	13201-1	13210	13205
Modelo		HUM30A	HUM30A/L	HUM24	HUM25
Tamanho da mesa	mm	300 x 1150	300 x 1500	240 x 810	250 x 900
Ranhaduras em T (N x W x D)	mm	3 x 18 x 70	3 x 18 x 70	3 x 14 x 54	3 x 14 x 54
Viagem Longitudinal X	mm	680	780	480	500
Viagem transversal Y	mm	235	235	165	165
Viagem Vertical Z	mm	400	400	300	300
Max. Ângulo giratório da mesa	-	-	-	±45°	±45°
Diâmetro Arbor	mm	Ø22 Ø27	Ø22 Ø27	Ø22 Ø27	Ø22 Ø27
Min. distância entre o centro do eixo à mesa	mm	-	-	60	60
Furo do eixo cônico		MT4 7:24	MT4 7:24	MT3 or 30# 7:24	MT3 or 30# 7:24
Etapas de velocidade de alimentação		12	12	6	12
Etapas de velocidade de alimentação	r/min	35-1600	35-1600	31-570	32-1250
Distância entre o centro do eixo	mm	-	-	160	160
Etapas de velocidade de alimentação		14	14	6	6
Etapas de velocidade de alimentação: Longitudinal X	mm/min	12-720	12-720	7.3-111.9	5.6-181
Transversal Y	mm/min	12-720	12-720	14.9-226.3	11.3-146.2
Vertical Z	mm/min	4-240	4-240	6-90.4	4.5-146.2
Potência do motor principal	kw	4	4	1.5	2/2.4
Velocidade do motor principal	r/min	440rpm	440rpm	1430	1430
Potência da bomba de refrigeração	kw	40w,2500rpm	40w,2500rpm	0.12	0.12
Tamanho geral	mm	1690 x 1535 x 1630	1690 x 1535 x 1630	1400 x 1240 x 1478	1400 x 1330 x 1478
Tamanho da caixa de embalagem	mm	-	-	1500 x 1340 x 1760	1500 x 1340 x 1760
Peso líquido	Kg	2100	2900	1200	1300
Modelo antigo		X6130A	X6130A/L	X57-3C	X6125A
