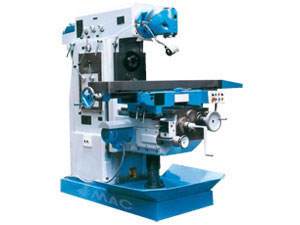

Fresadora Universal com Cabeçote Giratório com Display Digital

Fresadora Universal com Cabeçote Giratório com Display Digital

Aplicação
Fresadora Universal com Cabeçote Giratório é um novo produto que é derivado da Fresadora Universal Horizontal X6132A com eixo horizontal e fresadora universal com cabeçote, esta máquina pertence à Fresadora Universal Horizontal composto. Esta máquina pode processar fresagem horizontal e universal, uma vez durante o pinçamento e apresenta alta rigidez, estrutura compacta, parâmetro de grande porte, alta eficiência e facilidade de operação. Medida antifricção é usada em todos os conjuntos de trilhos e fuso. A fresadora universal com cabeçote pode fresar em qualquer ângulo da frente semi-esfera. A máquina é apropriada para planear, acanelar, furar várias peças de aço, ferro fundido e metais não-ferrosos e é amplamente utilizado em todas as máquinas e as indústrias de moldes.

Acessórios opcionais
Mesa de trabalho +0 giro
(exceto USM40G & USM40G/1)

				13701	13702	13703
Nome			Unidade	USM32AG	USM32G	USM40G
				USM32AG/1	USM32G/1	USM40G/1
Mesa de trabalho (W x L)			mm	320 x 1400	360 x 1400	400 x 1400
				320 x 1600	360 x 1600	400 x 1600
Ranhaduras em T	Número			3
	Largura		mm	18
	Distância		mm	80
Deslocação da mesa	Longtudinal (manual/energia)		mm	900
				1100
	Transversal (manual/ energia)		mm	335
	Vertical (manual/ energia)		mm	475/455
Cone do eixo horizontal				ISO50
Cone do eixo universal				ISO50
Ângulo rotativo				3600
Velocidades do eixo	Eixo horizontal		r/min	30-1525 (18 etapas)
	Eixo da cabeça de fresagem universal		r/min	40-1800 (18 etapas)
Distância entre a superfície de trilhos verticais e centro de mesa			mm	220-555
Distância entre a linha de eixo horizontal e superfície da mesa			mm	0-475
Distância ajustável entre o eixo da cabeça de fresagem universal e trilho vertical			mm	210-685
Intervalo de alimentação da mesa		Longitudinal	mm/min	22-1028
		Transversal	mm/min	22-1028
		Vertical	mm/min	9-400
Alimentação rápida da mesa		Longitudinal	mm/min	2350
		Transversal	mm/min	2350
		Vertical	mm/min	915
Max. ângulo giratório da mesa				450
Potência do motor principal			kw	7.5
Potência do motor principal de ram			Nm	4
Torque do motor de alimentação			KN	1.5
Max. sustentação de peso da mesa			kg	400
Peso líquido			kg	3500
Dimensão total (L x W x H)			cm	236 x 195 x 210
Modelo antigo				X6432A	X6436A	X6440A
				X6432A/1	X6436A/1	X6440A/1
