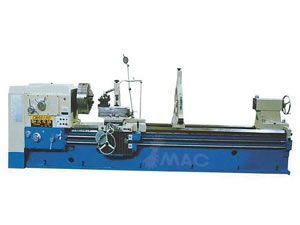

Torno para Serviço Pesado

Torno para Serviço Pesado (LSP6185, LSP61100)
Aplicação e característica
Inventor famoso AC para dispositivo de velocidade variável foi selecionada pela máquina, a condução principal tem sido impulsionado por motor AC, 4 passos infinitamente variável pode ser realizado por deslizamento das engrenagens. Desempenhos excelentes de torque e potência tem sido equipada. O sistema operacional da máquina tem sido controlada por mecanismo elétrico, mecânica e hidráulica, o transportador tem funções de movimento transversal rápido e combinação de alimentação, fácil para o funcionamento.
A faixa de utilização dessa série de máquinas é enorme, fino pode satisfazer as exigências de cada tipo de indústria, usinagem, tais como cilindro externo, furo interno, abertura, face e fios, ele também pode satisfazer os requisitos de perfurar, mandrilar sulco de óleo, chaveta e assim por diante, é um excelente equipamento mecânico para torneamento axial, luva e tipo de peças de superfícies especial.

Acessórios opcionais
1. 3.4- mandíbula mandril Φ320mm, Φ800mm, Φ1000mm
2. Lunetas Φ40-Φ350mm, Φ50-Φ470mm,
3. Φ100-Φ520mm
4. Dispositivo de apoio do rolo Φ180-Φ520mm
5. Seguidor pedestral Φ30-Φ120mm
6. Dispositivo de fresagem da cabeça
7. Dispositivo de torneamento do cone
8. Dispositivo de perfuração

Acessórios padrão
1. 4- mandíbula mandril Φ800mm
2. Centro
3. Unidade de iluminação
4. Unidade de refrigeração
5. Ferramentas especiais

Tipo Parâmetros Principais		LSP6185 LSP6285	LSP61100 LSP62100
Balanço sobre a cama	mm(in)	850 (34)	1030 (41)
Balanço sobre o escote	mm(in)	1150 (46)	1350 (54)
Balanço sobre transporte	mm(in)	520 (21)	720 (28)
Comprimento máximo de Viragem	mm(in)	1500-16000 (60-640)
Peso máximo da peça entre os centros	kg	4000
Largura da cama	mm(in)	600 (24)
Nariz do eixo No.	ISO	A2-11
Diâmetro do rolamento dianteiro do eixo	mm(in)	160 (6.4)
Diâmetro do furo do eixo	mm(in)	100 (4)
Cone do furo do eixo		Métrica No. 120
Número de velocidades do eixo		(Manual de Operação)
Intervalo de velocidades do eixo	r/min	5-630
Potência do motor principal	kw	AC15	AC18.5
Velocidade de transporte rápido de alimentação do motor	kw	1.1
Seção de haste de ferramenta	mm(in)	32 x 32 (1.3 x 1.3)
Ângulo de giro pós ferramenta		±90°
Transporte pós ferramenta	mm(in)	250 (10)
Transporte da corrediça transversal	mm(in)	600 (24)
Velocidade de transporte rápido pós ferramenta	mm/min	900
Velocidade de transporte rápido do movimento transversal	mm/min	1800
Velocidade de transporte rápido do movimento longitudinal	mm/min	3640
Número de linhas métricas e intervalo	mm	56 1-120
Número de linhas polegadas e intervalo	T.P.I.	56 30-1/4"
Número de linhas módulo e intervalo	mm	56 0.5-60
Número de diâmetro de linhas de parafuso e intervalo	D.P.	56 60-0.5
Número Iongitudinal e intervalo de alimentação	m/rev	64 0.08-9.6
Número Transversal e intervalo de alimentação	m/rev	64 0.04-4.8
Número Iongitudinal pós ferramenta e intervalo de alimentação	m/rev	64 0.02-2.4
Diâmetro com ações de pé	mm(in)	120 (4.8)"
Cone do furo com ações de pé		Morse No.6
Transporte com ações de pé	mm(in)	250 (4.8)"
Peso do torno com 3m b.c.	kg	5300	5800
Par de peso adicional 1m b.c.	kg	1000
Dimensão total da máquina (comprimento x largura x altura)(3m)	mm	5150 x 1500 x 1500	5150 x 1600 x 1600
Modelo antigo		CWA6185 CWA6285	CWA61100 CWA62100
