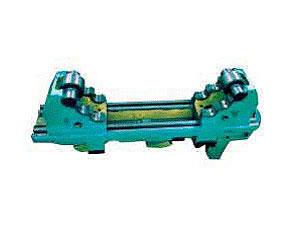

Torno Mecânico de Porte Grade

Torno Mecânico de Porte Grade

Tipo Parâmetros principais		22801	22802	22803	22804	22805	22806	22807	22808	22809	22810	22811
		CW61 100E CW62 100E	CW61 125E CW62 125E	CW61 140E CW62 140E	CW61 125 CW62 125	CW61 140 CW62 140	CW61 160 CW62 160	CW61 180/1 CW62 180/1	CW611 25/2	CW61 140/2	CW61 160/2	CW61 180/2
Max. diâmetro do balanço sobre a cama	mm (in)	1000 (40)	1200 (50)	1400 (56)	1250 (50)	1400 (56)	1600 (64)	1800 (72)	1250 (50)	1400 (56)	1600 (64)	1800 (72)
Max. diâmetro do balanço sobre o escote	mm (in)	1250 (50)	1500 (60)	1650 (66)	1750 (870)	1930 (77)	2100 (84)	-	-	-	-	-
Max. Balanço sobre a cama mm(in)	mm (in)	650 (26)	900 (36)	980 (38)	900 (36)	1100 (44)	1280 (51)	1480 (59)	880 (35)	1080 (43)	1280 (51)	1480 (59)
Comprimento máximo de torneamento	mm (in)	1500-16000 (60-640)			1500-16000 (60-640)				1500-16000 (60-640)
Peso máximo da peça entre os centros	kg	6000, 8000			8000, 10000				15000, 18000
Largura da cama	mm (in)	755 (30)			970 (39)				970 (39) (Heavily)
Nariz eixo No .	ISO	A2-15			A2-15				A2-15
Diâmetro do eixo no rolamento dianteiro	mm (in)	200 (8)			200 (8), 220 (8.8)				240 (9.6), 280 (11.2)
Furo do eixo	mm (in)	130 (5.2) 100 (4)			130 (5.2), 100(4)				100 (4)
Cone do furo do eixo		Métrica No.140			Métrica No.140				140, 1:7
Número de velocidades do eixo		Ручное управление							Manual operating
Intervalo de velocidades do eixo	r/min	3.15-3.15	2.5-250(2.200)		2.5-250(2.200)				2-200
Potência do motor principal	kw	AC22			AC22				DC37/DC49
Velocidade de transporte rápido de alimentação do motor	kw	1.5			1.5				1.5
Seção de haste de ferramenta	mm (in)	45 x 45 (1.8 x 1.8)			45 x 45 (1.8 x 1.8)				45 x 45 (1.8 x 1.8)
Ângulo de giro pós ferramenta		90			90				90
Transporte do movimento transversal pós ferramenta	mm (in)	-		200(8)	-	200(8)			200(8)
Transporte do movimento longituding pós ferramenta	mm (in)	200(8)		400(16)	200(8)	400(16)			400(16)
Transporte da corrediça transversal	mm (in)	520(21)		720(28)	880(35)				880(35)
Velocidade de transporte rápido do movimento longitudinal	mm/ min	935			935				935
Velocidade de transporte rápido do movimento transversal	mm/ min	1870			1870				1870
Velocidade de transporte rápido do movimento longitudinal	mm/ min	3740			3740				3740
Número de linhas métricas e intervalo	mm	45, 1-120			45, 1-120				45, 1-120
Número Whitworth e intervalo	T.P.I.	42, 30-1/4			42, 30-1/4				42, 30-1/4
Número de linhas módulo e intervalo	mm	46, 0.5-60			46, 0.5-60				46, 0.5-60
Número de diâmetro de linhas de parafuso e intervalo	D.P.	48, 60-0.5			48, 60-0.5				48, 60-0.5
Количество и диапазон продольных каналов	m/rev	97, 0.064-12			97, 0.064-12				97, 0.064-12
Número e intervalo de alimentação Iongitudinal	m/rev	97, 0.032-12			97, 0.032-12				97, 0.032-12
Número e intervalo de alimentação transversal	m/rev	97, 0.016-6			97, 0.016-6				97, 0.016-6
Diâmetro com ações de pé	mm (in)	160 (6.4)			160 (6.4)				160 (6.4)
Cone do furo com ações de pé		Métrica No. 80, Morse No.6			Métrica No. 80, Morse No.6				Métrica No. 80, Morse No.6
Transporte com ações de pé	mm (in)	300 (12)			300 (12)				300 (12)
Peso do torno com 3m	kg	10800	11500	12300	11200	12200	13200	14200	12200	13200	14200	15200
Par de peso adicional 1m	kg	1200			1400				2000
Dimensão total da máquina (comprimento x largura x altura)(3m)	mm	6100 x 1900 x 2000	6100 x 2000 x 2100	6100 x 2100 x 2200	6360 x 1860 x 2300	6360 x 1960 x 2400	6360 x 2060 x 2500	6360 x 2160 x 2600	7040 x 1900 x 2030	7040 x 2000 x 2130	7040 x 2100 x 2230	7040 x 2200 x 2330



Tipo Parâmetros principais		22822	22823	22824	22825	22826	22827	22828	22829
		CW611 40/1	CW611 60/1	CW61 180	CW61 200	CW61 220	CW612 00/1	CW61 220/1	CW61 240/1
Max. diâmetro do balanço sobre a cama	mm(in)	1400 (56)	1600 (64)	1800 (72)	2000 (80)	2200 (88)	2000 (80)	2200 (88)	2400 (96)
Max. diâmetro do balanço sobre o escote	mm(in)	-	-	-	-	-	-	-	-
Max. Balanço sobre a cama mm(in)	mm(in)	1000 (40)	1200 (48)	1400 (58)	1600 (64)	1800 (72)	1600 (64)	1800 (72)	2030 (81)
Comprimento máximo de torneamento	mm(in)	1500-16000 (60-640)					1500-16000 (60-640)
Peso máximo da peça entre os centros	kg	15000, 18000			18000		8000, 10000
Largura da cama	mm(in)	1100 (44)					1100 (44)
Nariz eixo No .	ISO	A2-20					A2-15
Diâmetro do eixo no rolamento dianteiro	mm(in)	240 (9.6), 280 (11)					200 (8), 220 (8.8)
Furo do eixo	mm(in)	100(4)					132 (5.2), 100(4)
Cone do furo do eixo		140, 1:7					Métrica No.140
Número de velocidades do eixo		Manual de Operação					Manual de Operação
Intervalo de velocidades do eixo	r/min	1-125					2.5-250(2-200)
Potência do motor principal	kw	DC49					AC22
Velocidade de transporte rápido de alimentação do motor	kw	1.5					1.5
Seção de haste de ferramenta	mm(in)	45 x 45 (1.8 x 1.8)					45 x 45 (1.8 x 1.8)
Ângulo de giro pós ferramenta		90					90
Transporte do movimento transversal pós ferramenta	mm(in)	200(8)					200(8)
Transporte do movimento longituding pós ferramenta	mm(in)	400(16)					400(16)
Transporte da corrediça transversal	mm(in)	820(33)/920(36)/1020(41)					820(33)/920(36)/1020(41)
Velocidade de transporte rápido do movimento longitudinal	mm/min	935					935
Velocidade de transporte rápido do movimento transversal	mm/мин	1870					1870
Velocidade de transporte rápido do movimento longitudinal	mm/мин	3740					3740
Número de linhas métricas e intervalo	mm	45, 1-120					45, 1-120
Número Whitworth e intervalo	T.P.I.	42, 30-1/4					42, 30-1/4
Número de linhas módulo e intervalo	mm	46, 0.5-60					46, 0.5-60
Número de diâmetro de linhas de parafuso e intervalo	D.P.	48, 60-0.5					48, 60-0.5
Número e intervalo de alimentação Iongitudinal	m/rev	97, 0.064-12					97, 0.064-12
Número e intervalo de alimentação transversal	m/rev	97, 0.032-12					97, 0.032-12
Número de alimentação e intervalo Transversal	m/rev	97, 0.016-6					97, 0.016-6
Diâmetro com ações de pé	mm(in)	160 (6.4)					160 (6.4)
Cone do furo com ações de pé		Métrica No. 80, Morse No.6					Métrica No. 80, Morse No.6
Transporte com ações de pé	mm(in)	300 (12)					300 (12)
Peso do torno com 3m	kg	16000	18000	22000	28000	32000	20000	26000	30000
Par de peso adicional 1m	kg	2200					2200
Dimensão total da máquina (comprimento x largura x altura)(3m)	mm	7920 x 2080 x 2210	7920 x 2180 x 2310	7920 x 2280 x 2410	7920 x 2380 x 2510	7920 x 2480 x 2610	7920 x 2380 x 2510	7920 x 2480 x 2610	7920 x 2580 x 2710
