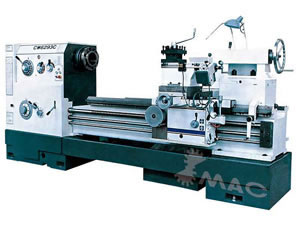

Torno

Torno

Acessórios padrão
1. 3- mandíbula mandril
2. 4- mandíbula mandril
3. Placa de condução
4. Placa da face
5. Luneta fixa
6. Seguidor pedestral
7. Pontos mortos
8. Kit de manutençãoReducing sleeve
9. Parafusos de fundação

Acessórios opcionais
1. 3- mandíbula mandril maior
2. 4- mandíbula mandril
3. Ações de pé motorizado
4. Mostrador sem parafuso
5. Centro de sustento
6. Sistema de alimentação
7. Ranhaduras em T- pós ferramenta
8. Diâmetro do furo do eixo 130mm

Modelo Especificação		Uni dade	12800	12801	12802	12803	12804	12805	12806	12807	12808
			LC62 103C	LC62 123C	LC62 143C	LC62 163C	LC62 183C	LC61 63C LC6 263C	LC61 73C LC6 273C	LC6 183C LC6 283C	LC61 93C LC6 293C
Balanço sobre a cama		mm	1030	1230	1430	1630	1830	630	730	830	930
Balanço sobre o escote		mm	1200	1400	1600	1800	2000	800	900	1000	1100
Balanço sobre a corrediça transversal		mm	700	900	1100	1240	1440	350	450	550	650
Distância entre centros		m	1.5,2,3,4.5,6					0.75,1,1.5,2,3,4.5,6
Comprimento do escote da placa de face		mm	380					300
Nariz do eixo			C11 or D11					C11or D11
Furo do eixo		mm	105(130)					105(130)
Velocidades do eixo		rpm /steps	10-800/18		7-576/180		6-480/180	10-800/18
Deslocação da corrediça transversal		mm	615		715	815	915	480
Deslocação superior pedestral		mm	225					225
Movimento transversal rápida		mm /min	Axe Z:3200, Axe X:1900					Axe Z:3200, Axe X:1900
Diâmetro		mm	120					90
Transporte		mm	260					260
Cone			MT6					MT5
Largura da cama		mm	610					550
Linhas métricas		mm /tipos	1-240/53					1-240/53
Polegadas		tpi/ tipos	30-2/31					30-2/31
Módulo sem parafuso		mm /kinds	0.25-60/47					0.25-60/46
Parafuso diametral		tpi /kinds	60-0.5/47					60-0.5/47
Alimentação longitudinal		mm/r	0.07-16.72
Alimentação transversal		mm/r	0.04-9.6
Motor principal		kw	11			11		11
Tamanho da embalagem	Com primento	mm	3840,4340, 5170,6670, 8290					3150,3400, 3800,4330, 5300,6800, 8400
	Largura	mm	1700	1700	1850	2000	2200	4250	4450	4650	4900
	Altura	mm	2080	2080	2220	2240	2380	4500	4700	5100	5300
Peso bruto (approx) (kgs)		kg	5900	6500	7200	7800	8600	5000	5200	5600	5800
			6250	6850	7400	8200	9000	5500	5700	6100	6300
			6900	7500	8100	8900	9700	6200	6200	6600	6900
			8000	8600	9000	9800	10600	7300	7300	7600	7900
			9000	9600	100000	10500	11200	8300	8500	8600	8700
