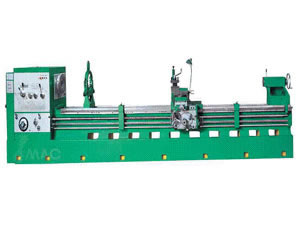

Torno Universal

Torno Universal

Acessórios opcionais
1. 3- mandíbula mandril 400mm
2. 4- mandíbula mandril 630mm
3. Mandril da face 800mm ou 1000mm
4. Luneta fixa 20-300mm
5. Seguidor pedestral 20-180mm
6. Acessório de cone
7. Mostrador sem parafuso
8. Proteção da haste do fuso e haste da alimentação

Acessórios padrão
1. 3- mandíbula mandril 320mm
2. 4- mandíbula mandril 400mm
3. Luneta fixa 20-135mm
4. Seguidor pedestral 20-135mm
5. Mudança de engrenagens
6. Deslocação

Modelo	LZ6285	LZ6295	LZ6100	LZ62120	LZ6 1/2 80C	LZ6 1/2 100C	LZ6 1/2 1120C
CAPACIDADES
Max. balanço sobre a cama	850mm	950mm	1000mm	1200mm	800mm	1000mm	1200mm
Max. balanço sobre a corrediça transversal	520mm	600mm	600mm	600mm	485mm	685mm	685mm
Distância ao centro	750, 1000, 1500, 2000, 3000, 4000mm				1000,1500, 2000,3000, 4000,5000, 6000,8000, 10000mm
Max balanço sobre o escote	1050mm	1150mm	1200mm	1400mm	1000mm	1200mm	1400mm
Comprimento válido do escote	300mm				300mm	300mm	300mm
Largura da cama	490mm				550mm
Cabeçote
Furo do eixo	Ø80mm or 105mm				105mm
Nariz do eixo	C-11 or D-11
Cone do eixo	MT# 100				1:20
Velocidades do eixo (Número)	14-750 ou 18-900rpm (18 etapas)				14-750rpm (18 etapas)
CAIXA DE VELOCIDADES-SEM PARAFUSOS E ALIMENTAÇÃO
Intervalo métricas sem parafuso (tipos)	1-240mm (54 tipos)
Intervalo de polegada sem parafuso (tipos)	28-1 inch (37 tipos)
Intervalo do módulo sem parafuso (tipos)	0.5-60 DP (45 tipos)				0.5-60 DP (27 tipos)
Intervalo diametral sem parafuso (tipos)	30-1 t.p.i (27 tipos)
Variação longitudinal de alimentação (tipos)	0.05-1.42mm/r (72 tipos)				0.05-22.8mm/r (72 tipos)
Variação transversal de alimentação (tipos)	0.015-0.48mm/r (72 tipos)				0.015-7.6mm/r (72 tipos)
Velocidade rápida: Longitudinal./transversal	6/2m/min
Fuso lateral: Diâmetro /parafuso	T48mm/12mm
TRANSPORTE
Deslocação da corrediça transversal	400mm				420mm
Deslocação pedestral composto	230mm				140mm
Tamanho da haste de ferramenta	30 x 30mm				32 x 32 mm
Ações de pé
Diâmetro do eixo	120mm				100mm
Cone do eixo	MORSE # 6
Deslocação do eixo	205min
MOTOR
Motor da movimentação principal	11kw
Motor da bomba de refrigeração	0.9kw
Motor de alimentação rápida	0.12kw				0.18kw
Distância ao centro: 750mm 1000mm 1500mm 2000mm 3000mm 4000mm	3700kg 4000kg 4500kg 5000kg 5500kg 6000kg	2792 x 1276 x 1390mm 3042 x 1276 x 1390mm 3542 x 1276 x 1390mm 3952 x 1276 x 1390mm 4952 x 1276 x 1390mm 5952 x 1276 x 1390mm				4200 4500 5000 5500 6000 6500	4700 5000 5500 6000 6500 7000
Modelo antigo	CZ6285	CZ6295	CZ6100	CZ62120	CZ6 1/2 80C	CZ6 1/2 100C	CZ6 1/2 1120C
